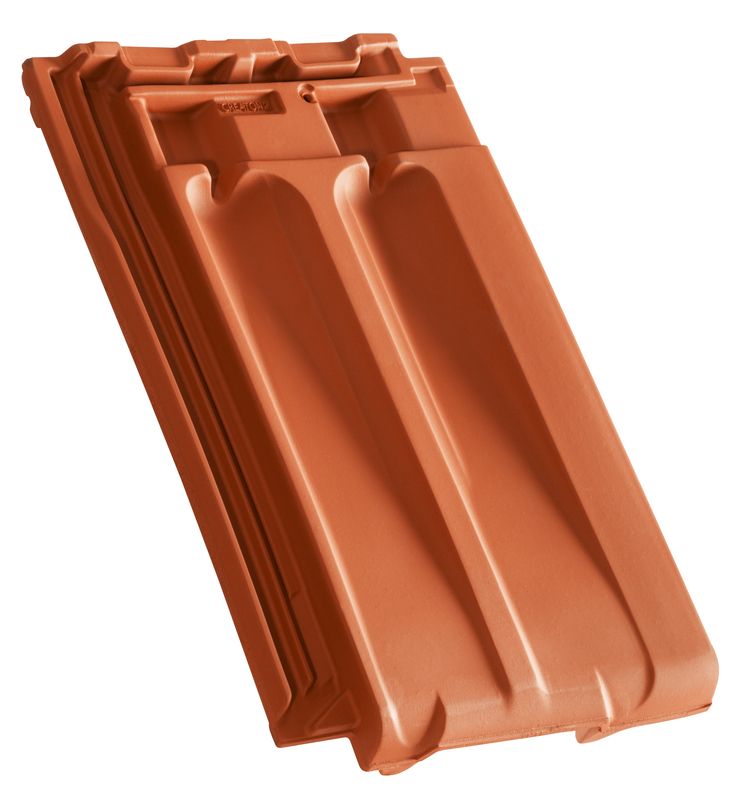

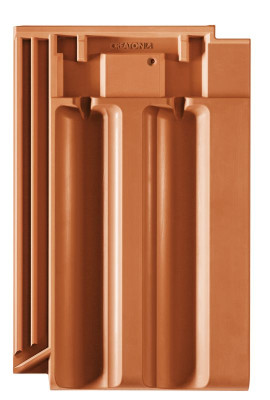

Dachówka ceramiczna RAPIDO

RAPIDO

Elastyczna dachówka zakładkowa w megaformacie

  • Klasyczna forma dachówki nawiązuje kształtem do tradycyjnej marsylki
  • Duży format 325 x 502 mm i zużycie wynoszące ok. 8,1 szt./m2 czyni dachówkę RAPIDO ekonomicznym rozwiązaniem i umożliwia jej szybki montaż na dachu
  • Szeroka tolerancja na zamkach górnych 44 mm zapewnia wygodny i szczelny montaż
  • Specjalne zamki pionowe o budowie labiryntowej (5 pięć rozbudowanych żeber) zapobiegają przedostawaniu się wody opadowej pod połać nawet przy silnym wietrze
  • Trzy zaczepy na spodzie dachówki stabilnie utrzymują ją na łacie, zapewniając solidny montaż
  • Specjalnie zaprojektowane ożebrowanie spodnie zwiększa wytrzymałość dachówki. Pomaga w odprowadzaniu wody kondensacyjnej, która może tworzyć się pod powierzchnią dachu.

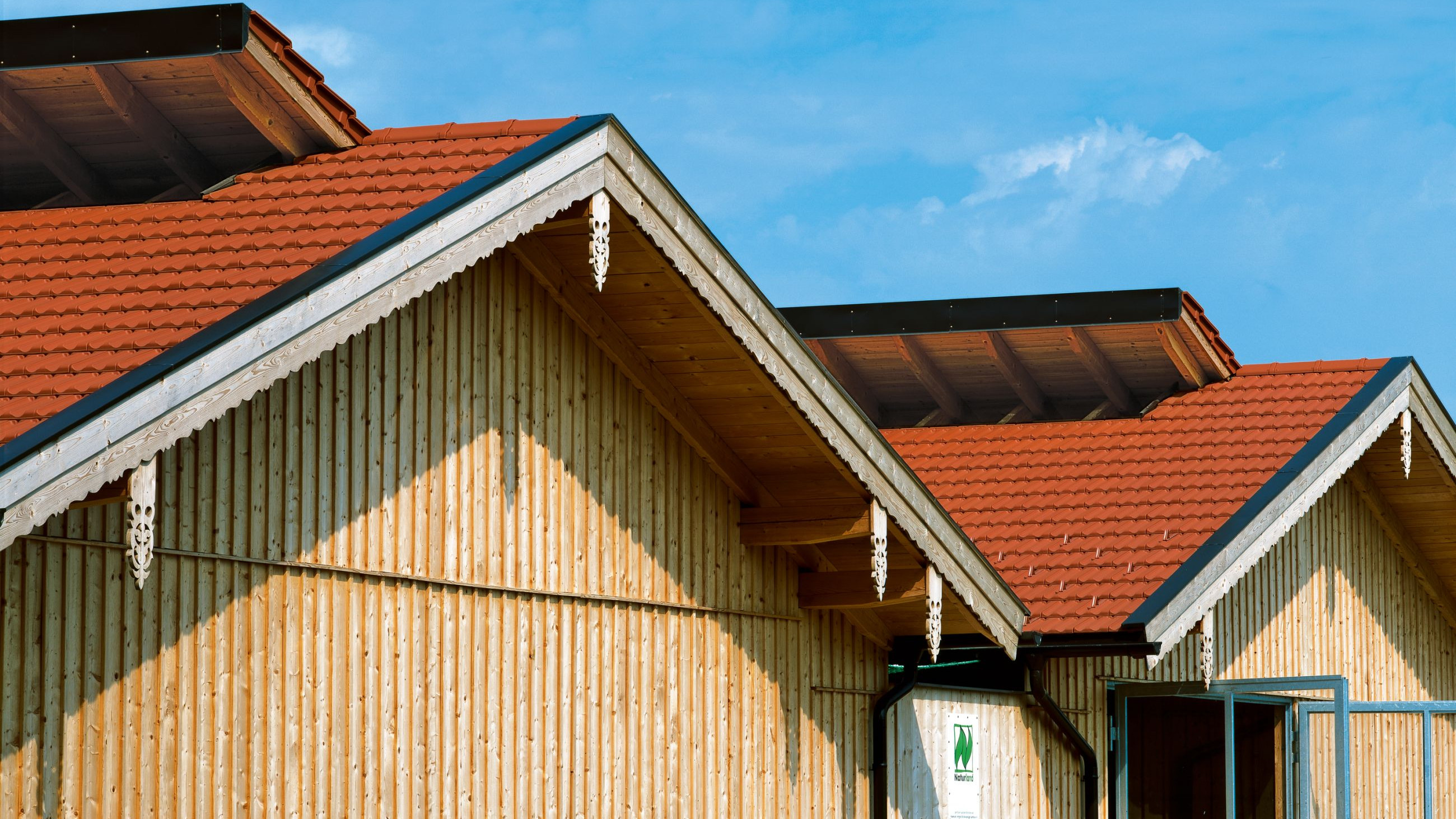

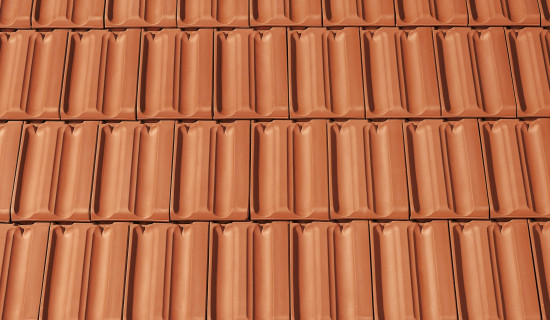

Naturalna czerwień
Naturalna czerwień
NUANCE Czerwona angobowana
NUANCE Czerwona angobowana
NUANCE Miedziana angobowana
NUANCE Miedziana angobowana
NUANCE Czerwień winna angobowana
NUANCE Czerwień winna angobowana
NUANCE Staroszara/Ciemnobrązowa angobowana
NUANCE Staroszara/Ciemnobrązowa angobowana
NUANCE W kolorze łupka angobowana
NUANCE W kolorze łupka angobowana

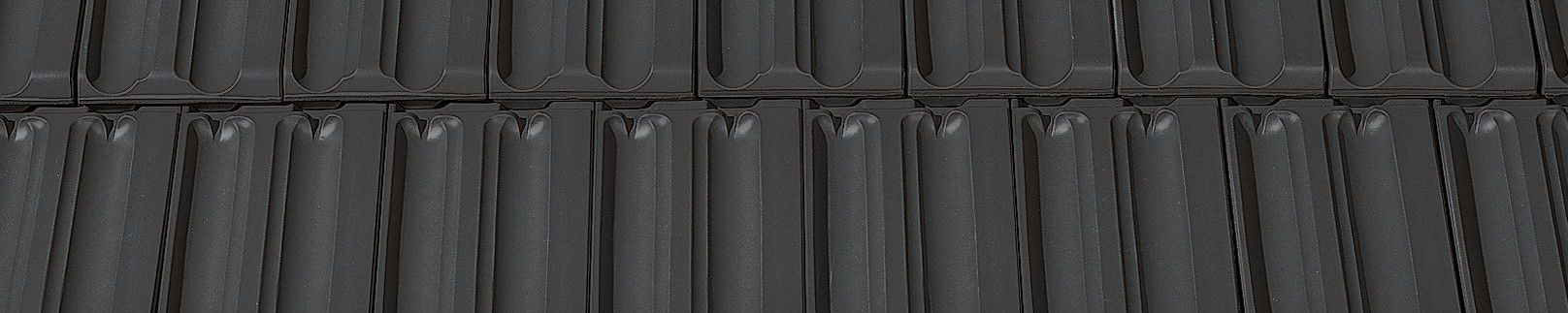

NUANCE Czarny angobowany
NUANCE Czarny angobowany
NUANCE Czarny matowy angobowany
NUANCE Czarny matowy angobowany

Ceramiczne RAPIDO nawiązuje do historycznego kształtu niemieckiej dachówki zakładkowej Z1 Muldenfalzziegel z 1879 roku, popularnie zwanej dzisiaj marsylką. Charakterystyczne dwie muldy (wyżłobienia) na dachówce w formacie XXL po ułożeniu połaci dają imponujący efekt wizualny. Wymiary 325 x 502 mm i ekonomiczne zużycie – wynoszące ok. 8,1 szt./m2 – czynią z modelu RAPIDO wyjątkowy produkt nie tylko pod względem stylu, ale i szybkości montażu. Sprzyjają temu również perfekcyjne zamki górne, o wyjątkowo szerokim zakresie tolerancji wynoszącym aż 44 mm. Szczelność dachówce zapewniają pionowe zamki posiadające 5 pięć rozbudowanych żeber. Ich specjalnie zaprojektowana budowa labiryntowa to bariera nie do pokonania dla wody, nawet przy silnym wietrze.

Wysokiej jakości glazury i angoby sprawiają, że spływający z połaci deszcz uniemożliwia osadzanie się zanieczyszczeniom w muldach dachówki. RAPIDO należy do grupy modeli wielkoformatowych marki CREATON, których wytrzymałość została wzmocniona przez specjalnie zaprojektowane ożebrowanie spodnie. Pomaga ono także w odprowadzaniu wody kondensacyjnej oraz umożliwia spodnią wentylację połaci. To w efekcie wydłuża żywotność całego dachu.

Dane techniczne

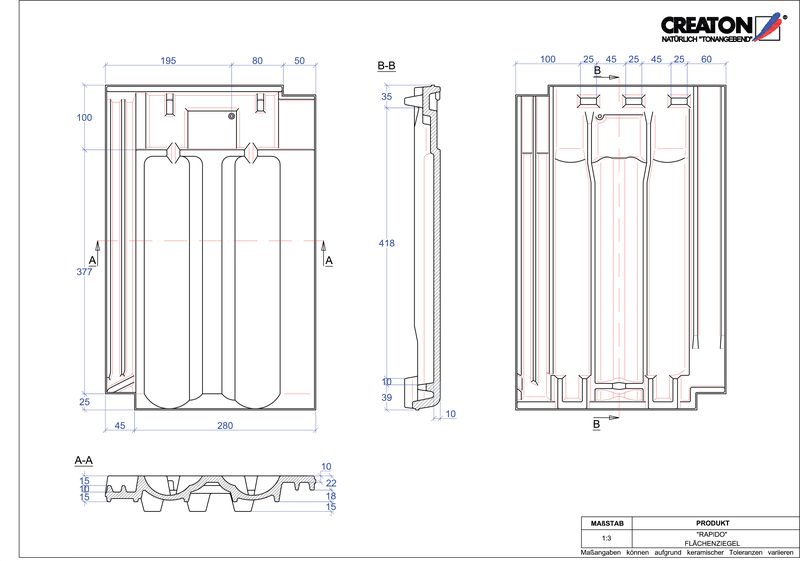

Wielkość (ok.)325 x 502 mm

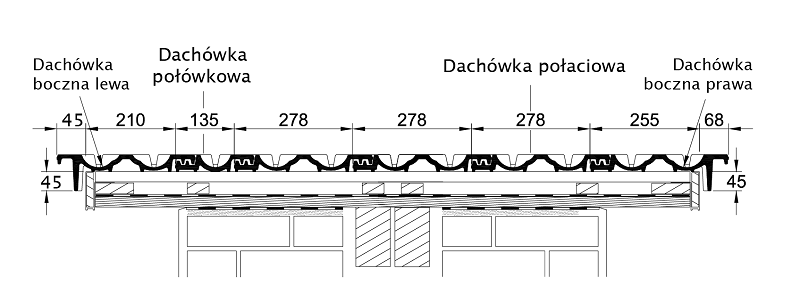

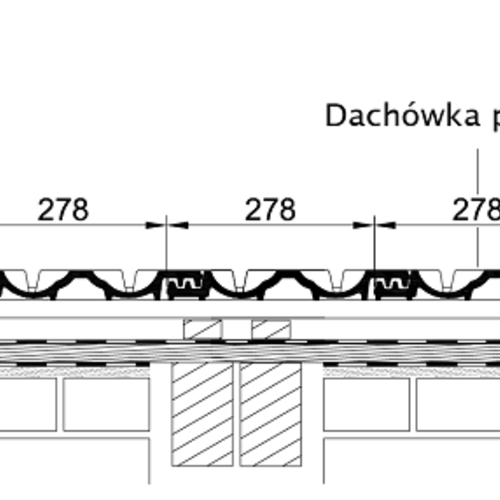

Szerokość krycia w ilości (ok.)278 mm
Szerokość krycia maks. (ok.)280 mm
Szerokość krycia min. (ok.)277 mm

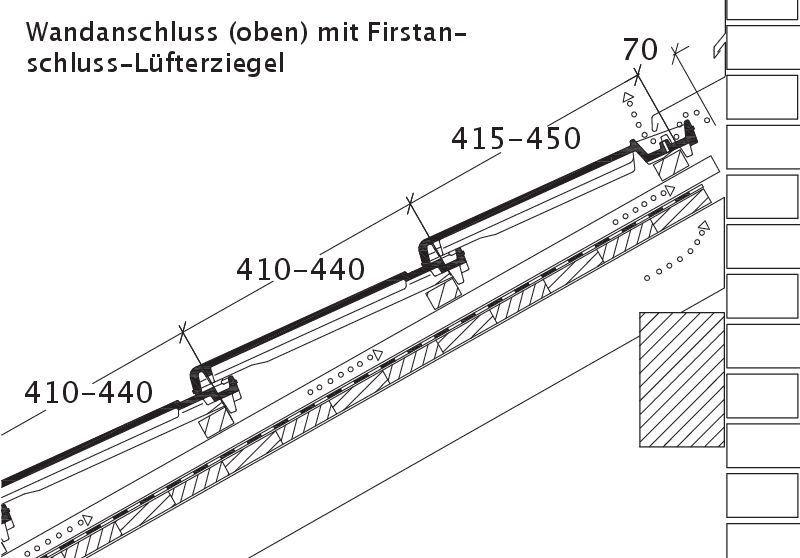

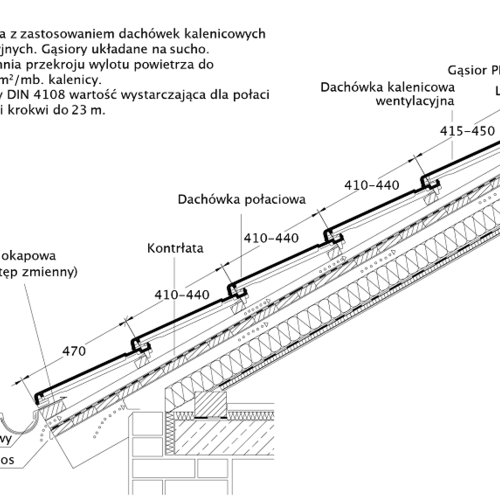

Rozstaw łat w ilości (ok.)425 mm
Rozstaw łat maks. (ok.)440 mm
Rozstaw łat min. (ok.)410 mm
Zapotrzebowanie na dachówki w ilości (ok.)8.4 pcs/m²
Zapotrzebowanie na dachówki maks. (ok.)8.8 pcs/m²
Zapotrzebowanie na dachówki min. (ok.)8.1 pcs/m²
Waga na m² (ok.)43.7 kg/m²
Waga na paletę (ok.)899 kg
Waga na sztukę (ok.)5.2 MENGENEINHEIT#KGPROST
Szt./paleta168 Unit
Sztuka na minimalne opakowanie4 piece

obszary zastosowania

Nachylenie dachu - dla Polski

  • standardowe nachylenie dachu 25°
  • z membraną dachową na zakład ≥ 18°
  • z membraną dachową zgrzewaną/klejoną ≥ 16°
  • z wodoszczelną konstrukcją dachu ≥ 14°
  • z wodoodpornym podkładem ≥ 10°

Informacje techniczne

Wartości LAF/FLA w mm dla łat o wymiarach 30/50 mm

Typ gąsiora     DN        10°     15°    20°    25°    30°    35°     40°    45°    50°    55°   60°
PR                     LAF      75      70     70      65      60     60      60      60     60     55      -
2,5 szt./mb.     FLA     110      95     85      75      65      60      50      35     30     30      -




Wartości LAF/FLA w mm dla łat o wymiarach 40/60 mm

Typ gąsiora     DN        10°     15°    20°   25°    30°    35°     40°    45°    50°    55°   60°
PR                     LAF      75      70     70     60      55      55      55      50      45      40       -
2,5 szt./mb.     FLA     120    105    95     85      75      70      60      45      40      20       -



  • LAF = odległość górnej łaty od linii szczytu kalenicy
  • FLA = odległość łaty kalenicowej od linii szczytu kalenicy



Szczegółowe informacje techniczne znajdują się w Podręczniku dekarza.

LAF/FLA wartości

LAF-/FLA VALUES IN MM FOR 30x50-BATTENS
Ridge tileDN10°15°20°25°30°35°40°45°50°55°
PR 2.5 pcs./m.FLA110958575656050353030
PR 2.5 pcs./m.LAF75707065606060606055
LAF-/FLA VALUES IN MM FOR 40x60-BATTENS
Ridge tileDN10°15°20°25°30°35°40°45°50°55°
PR 2.5 pcs./m.FLA1201059585757060454020
PR 2.5 pcs./m.LAF75707060555555504540
LAF-/FLA VALUES IN MM FOR 50x50-BATTENS
Ridge tileDN10°15°20°25°30°35°40°45°50°55°
PR 2.5 pcs./m.FLA12511510595858575606050
PR 2.5 pcs./m.LAF70656555504545403530

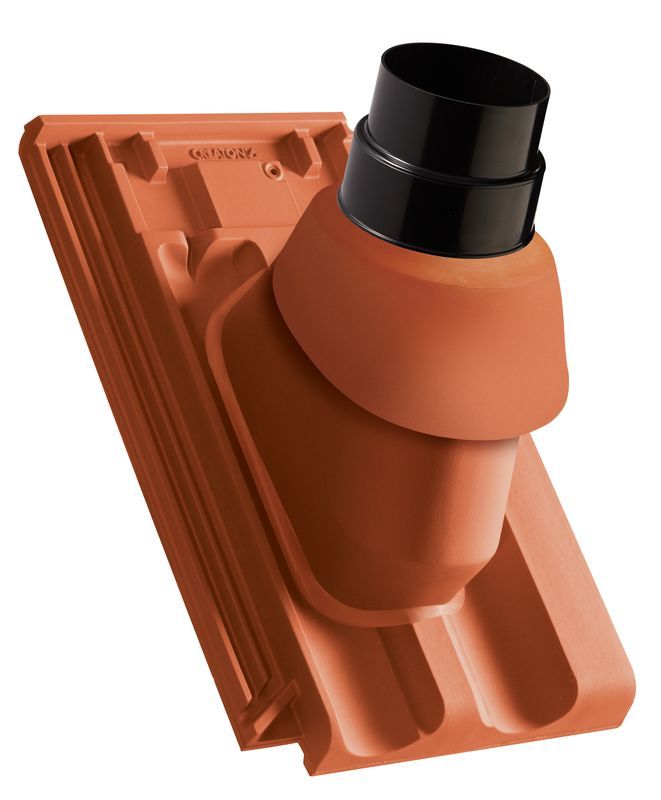

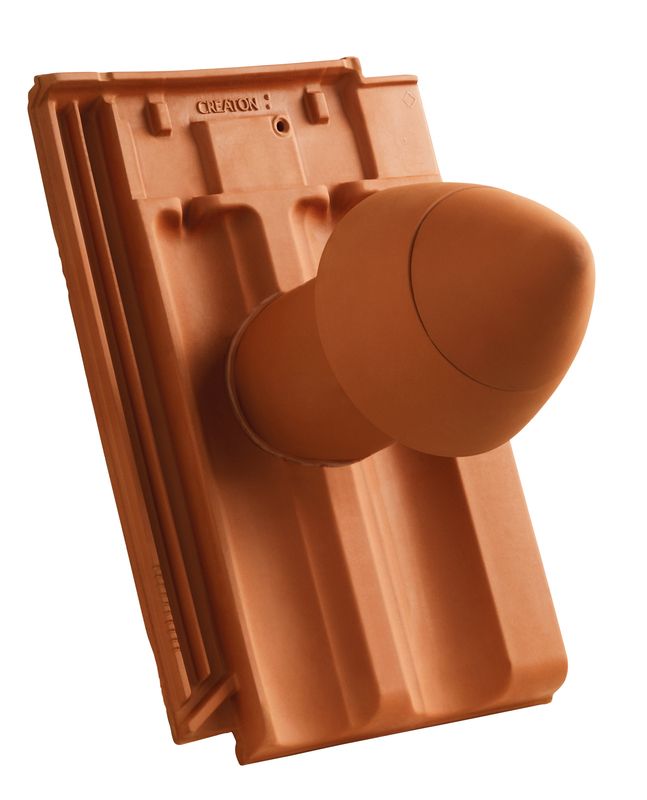

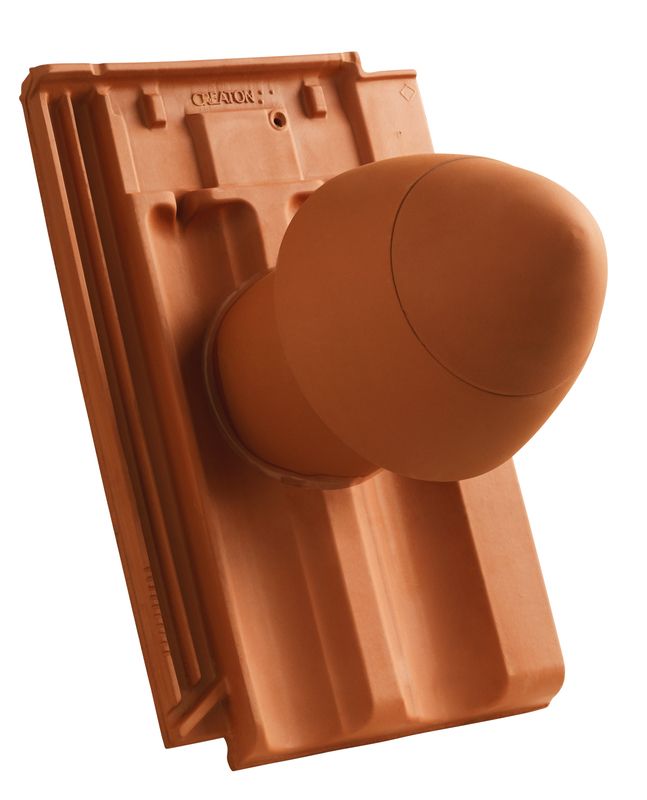

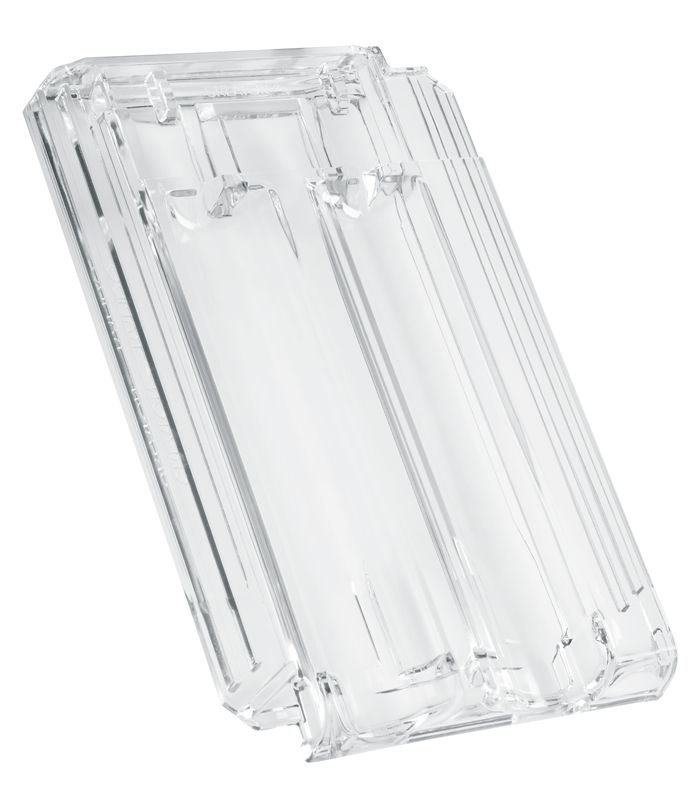

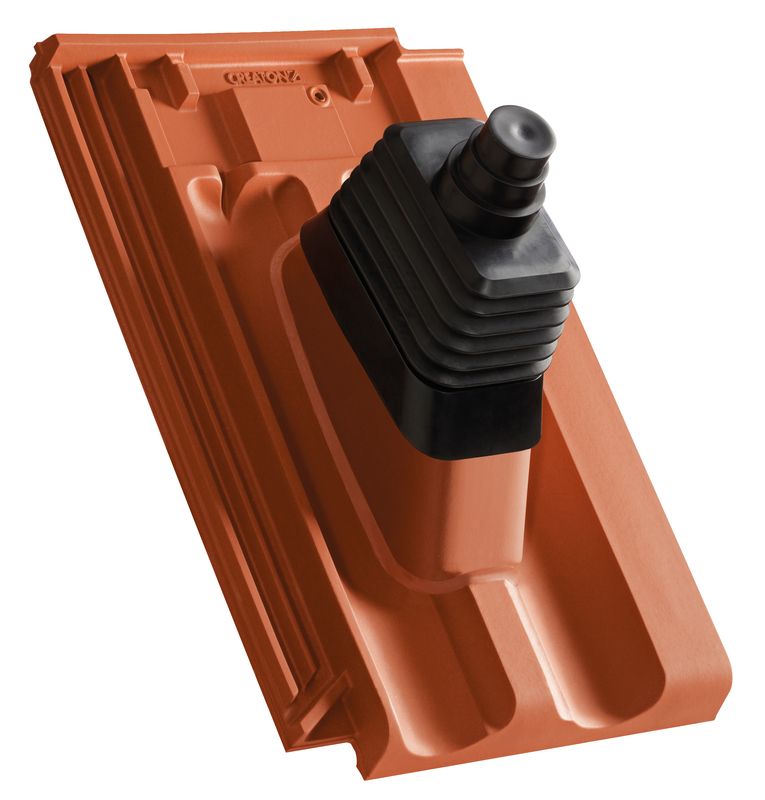

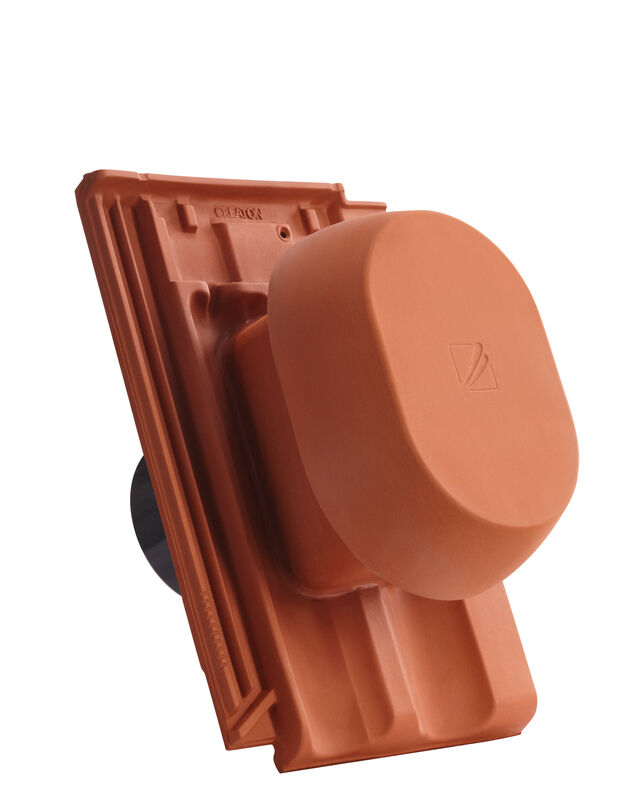

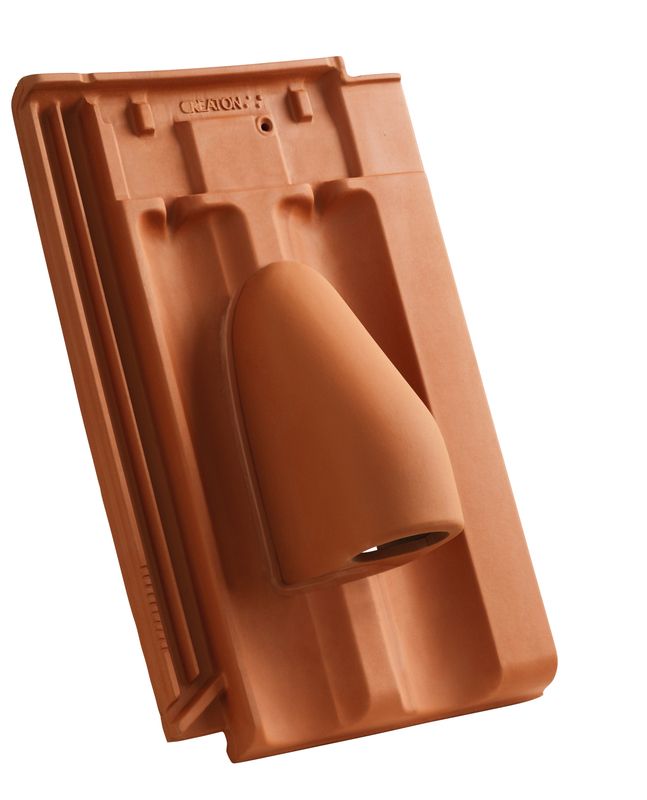

Akcesoria
