Dachówka ceramiczna SNFONIE

SINFONIE

Esówka bezkonkurencyjna pod względem ekonomiczności

  • Wyjątkowa wszechstronność i łatwość montażu dzięki dużej tolerancji przesuwu wynoszącej 29 mm.
  • Przy zastosowaniu odpowiednich zabezpieczeń dachówka nadaje się do montażu na połaci o kącie nachylenia wynoszącym do 7°.
  • Odpowiednie ożebrowanie spodnie zwiększa wytrzymałość i odprowadza skroploną wodę.
  • Dwa solidne noski stabilnie utrzymują dachówkę na łatach i zapewniają skuteczną wentylację spodnią.
  • Szczelne zamki zapewniają najlepszą możliwą ochronę przed wnikaniem deszczu. Dachówka posiada specjalnie zaprojektowany system wydajnego i skutecznego odprowadzania wody – szeroki i głęboki, podwójny zamek boczny oraz odpowiednio ukształtowany zamek górny ze specjalnie wkomponowanym otworem montażowym.

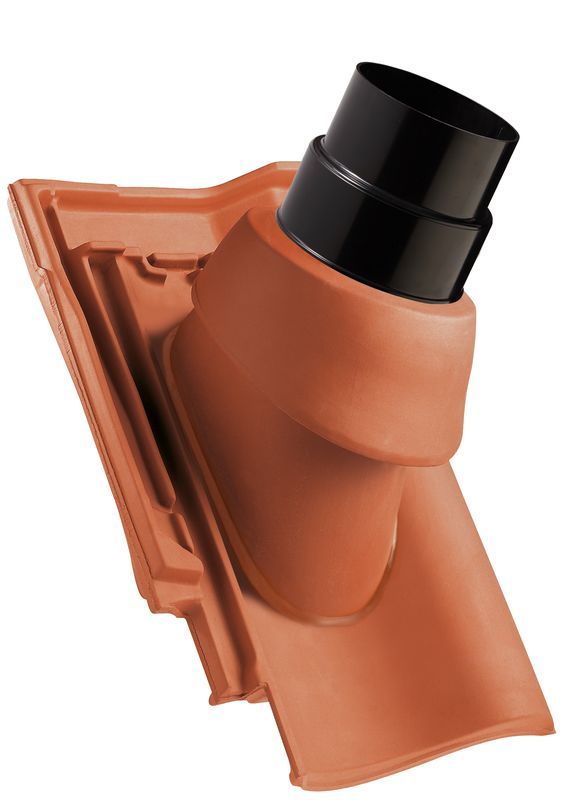

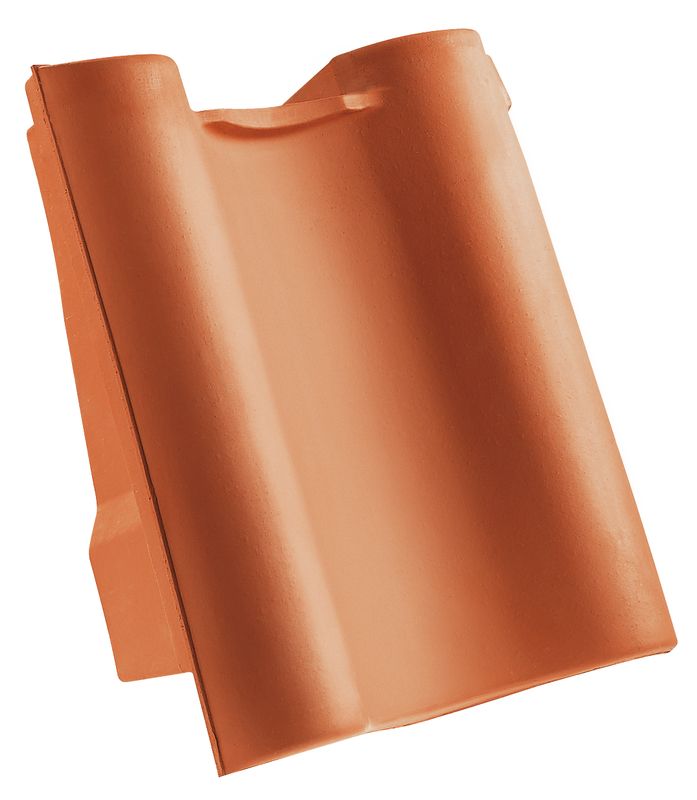

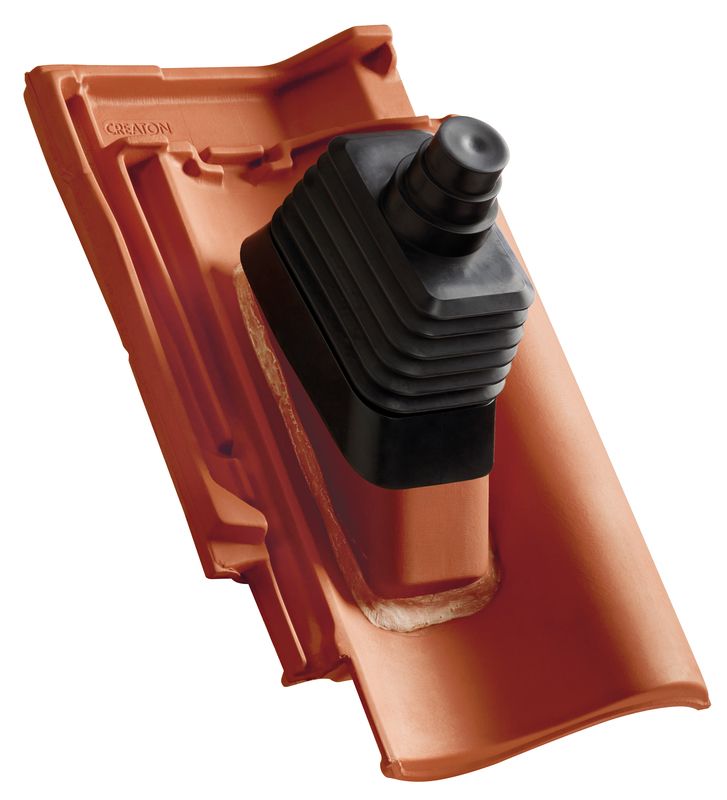

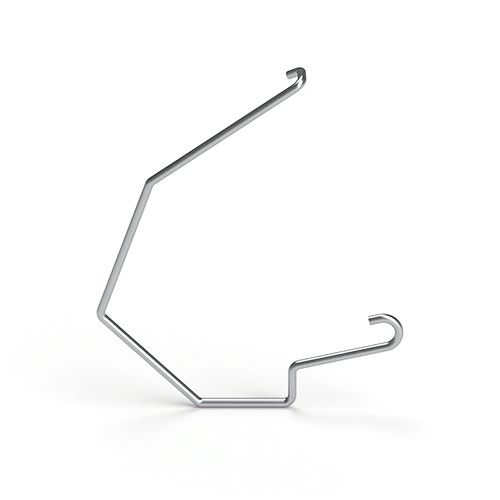

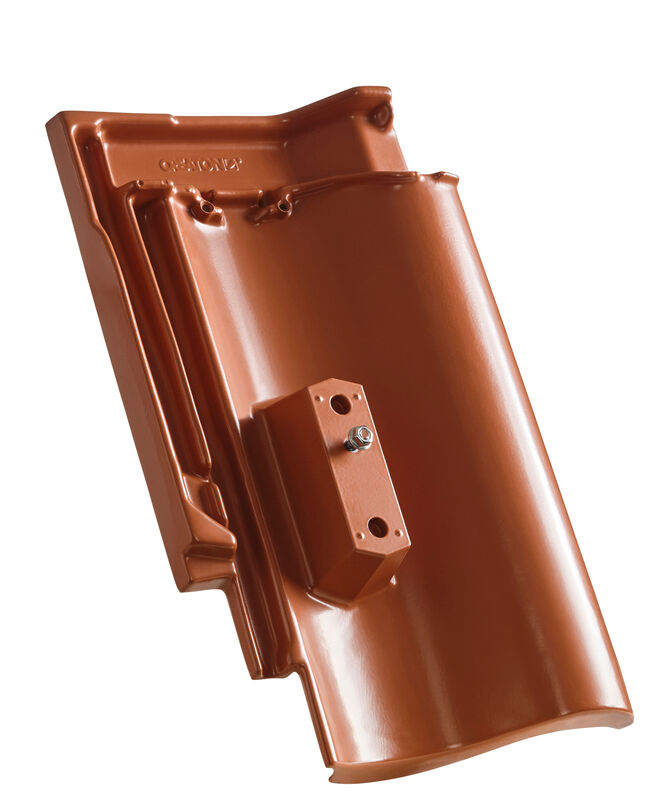

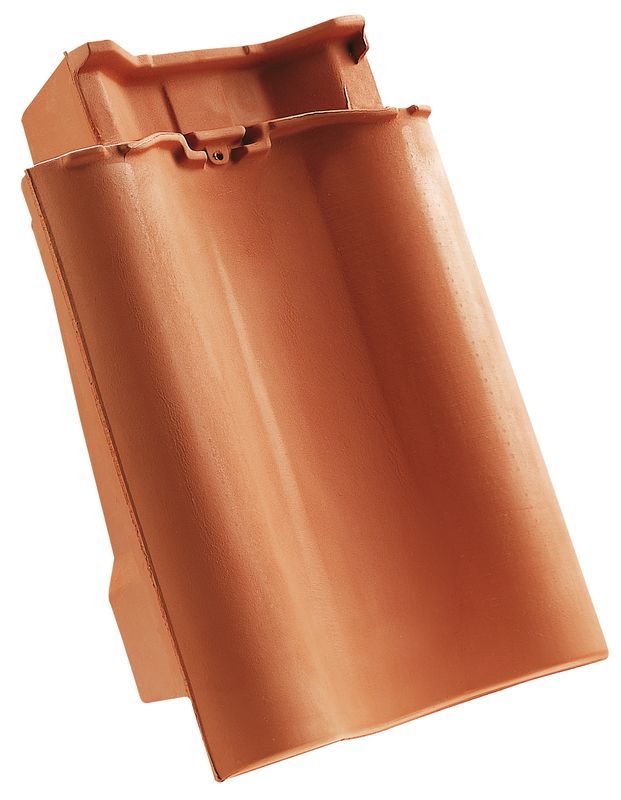

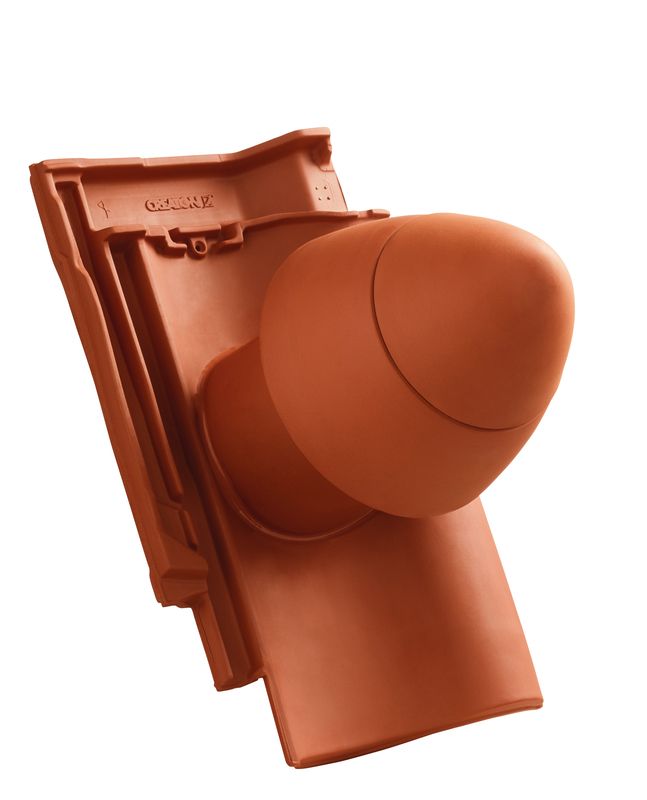

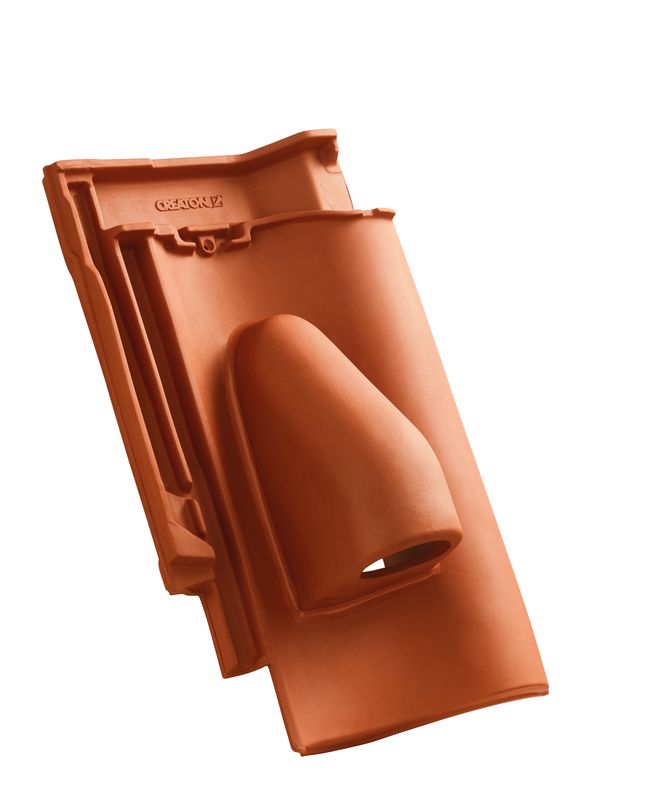

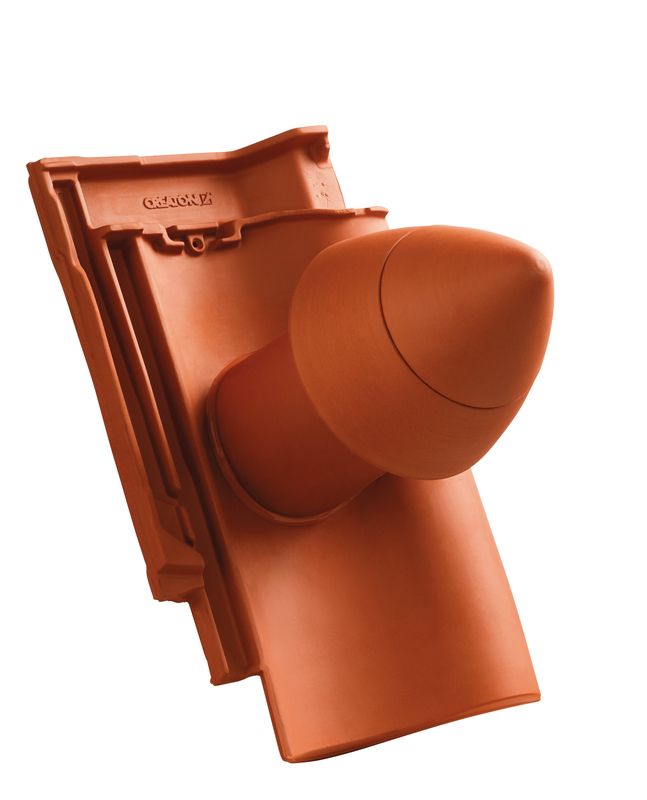

  • Szeroka gama oryginalnych akcesoriów CREATON.

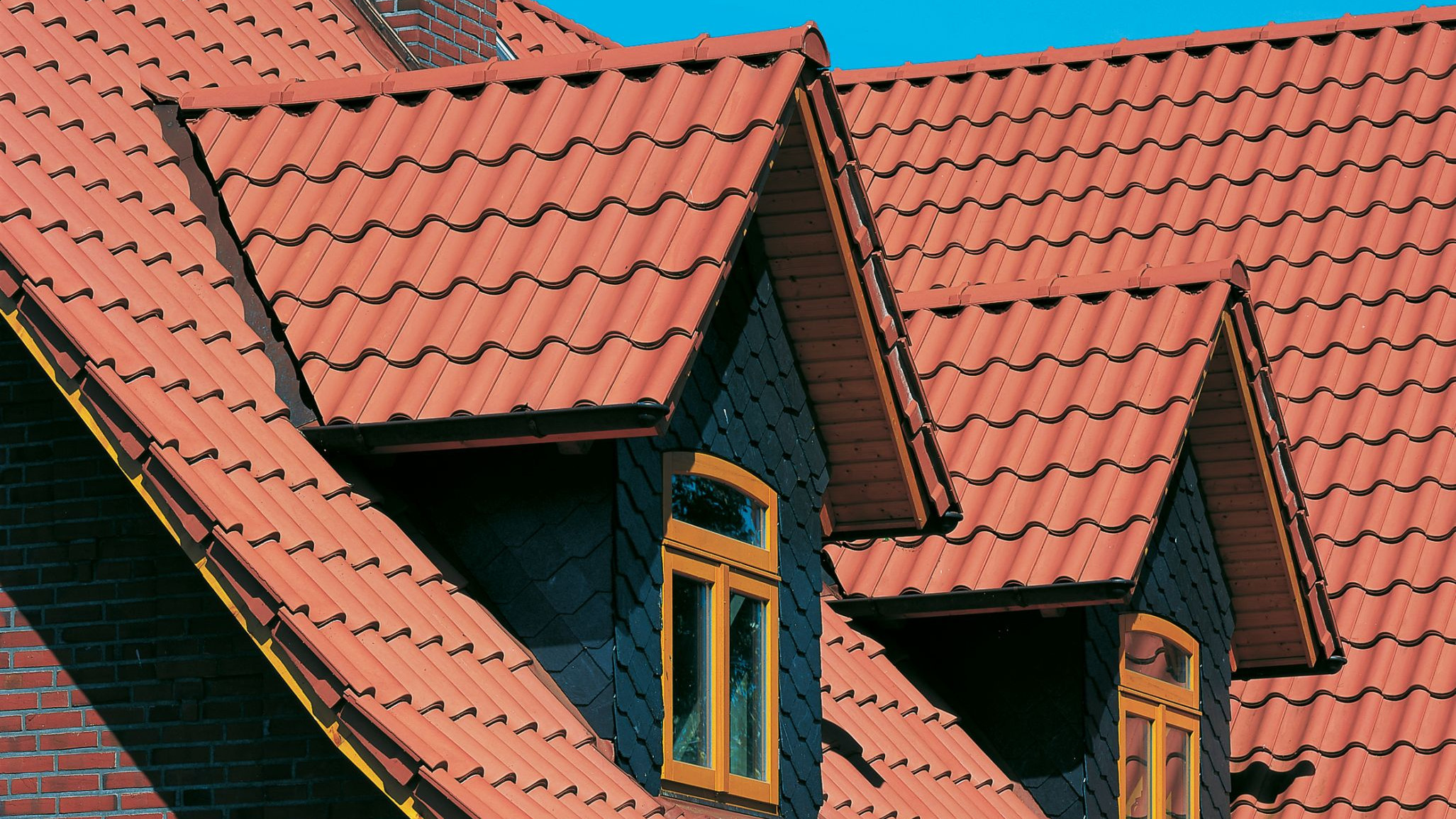

Naturalna czerwień
Naturalna czerwień
NUANCE Miedziana angobowana
NUANCE Miedziana angobowana
NUANCE Czarny matowy angobowany
NUANCE Czarny matowy angobowany
FINESSE Czerwień winna glazurowana
FINESSE Czerwień winna glazurowana

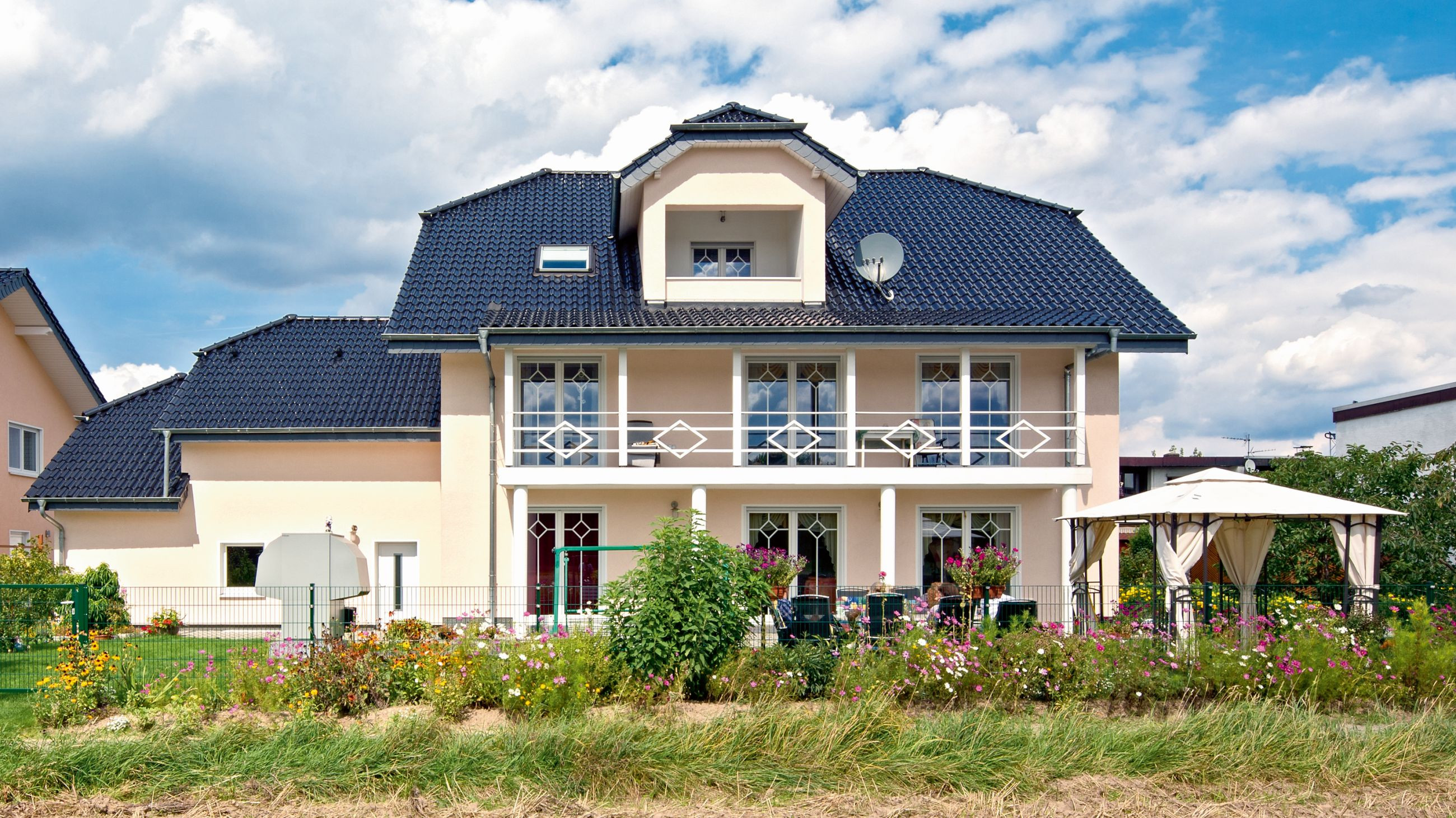

FINESSE Czarna glazurowana
FINESSE Czarna glazurowana

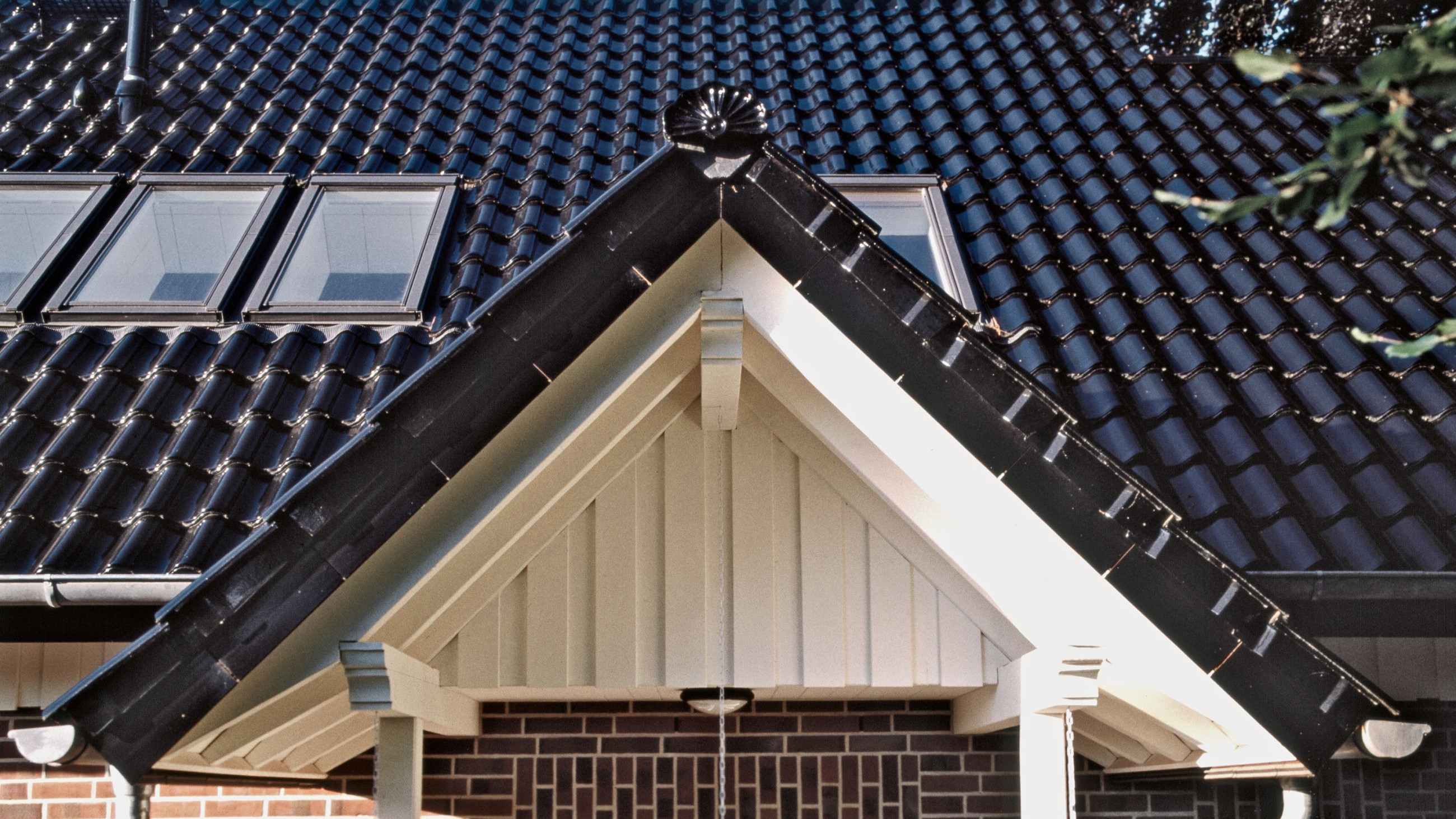

NOBLESSE Czarna glazurowana
NOBLESSE Czarna glazurowana

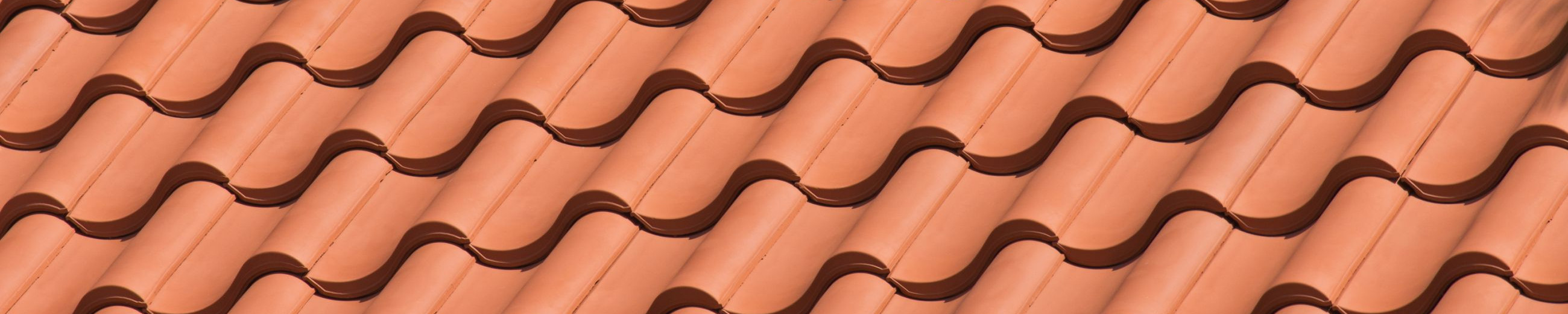

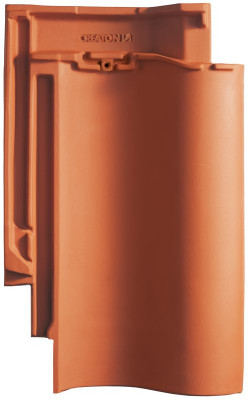

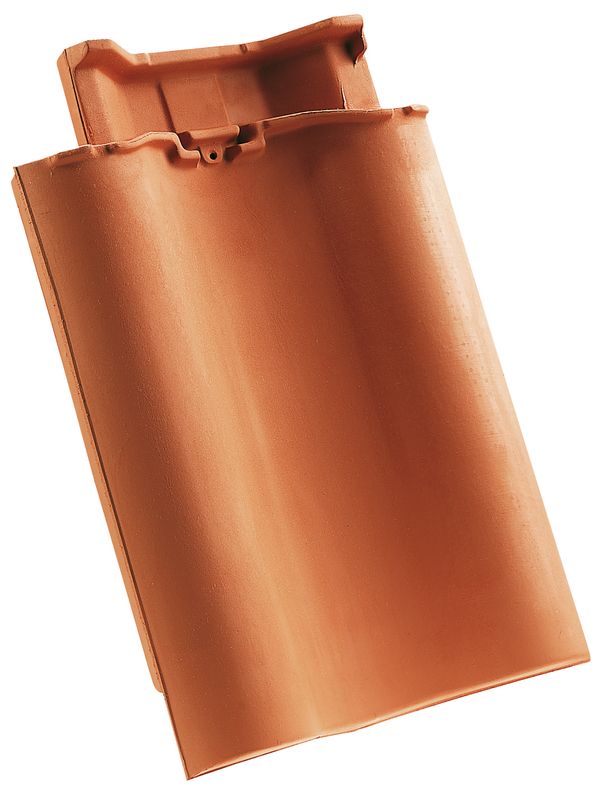

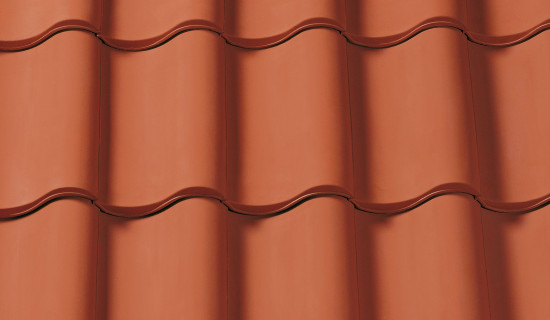

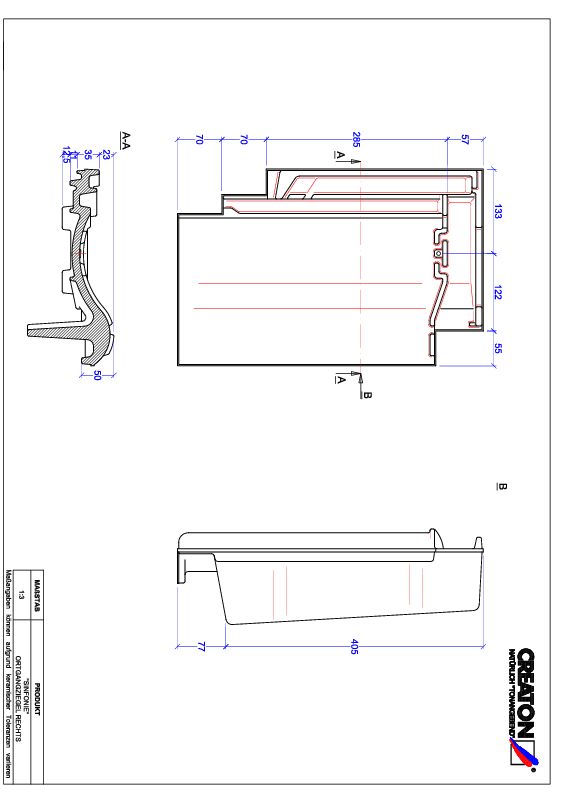

Dachówka ceramiczna SINFONIE wzorowana jest na tradycyjnym kształcie esówki, zwanej też holenderką. Jej kształt o wymiarach 300 x 482 mm przypomina w przekroju leżącą literę „S”. Takie rozwiązanie zapewnia szczelność pokrycia i dobre odprowadzanie wody z dachu. Umożliwia też zmienną długość krycia, co jest szczególnie istotne przy wymianie starych pokryć. Eliminuje bowiem potrzebę przebijania istniejących łat oraz skraca czas i koszty remontu dachu.

SINFONIE łączy wysoką jakość i elastyczność w zakresie montażu. Perfekcyjna konstrukcja zamków umożliwia optymalne pokrywanie dachu przy zachowaniu maksymalnej tolerancji przesuwu, który wynosi aż 29 mm. Dachówka dodatkowo wyróżnia się pod względem ekonomiczności. Jej zużycie wynosi 10,9 szt./m². Jest to ok. 30% mniej w stosunku do dachówek o małym formacie. Wśród esówek to wynik nie do pobicia. Przy zastosowaniu odpowiedniej membrany z oferty CREATON, dachówka nadaje się do montażu na połaci o kącie nachylenia wynoszącym nawet 7°

Dane techniczne

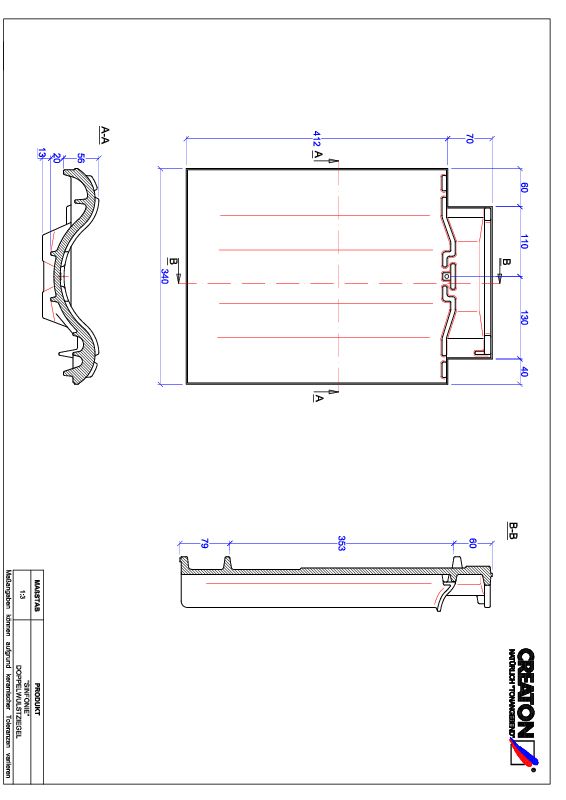

Wielkość (ok.)300 x 482 mm

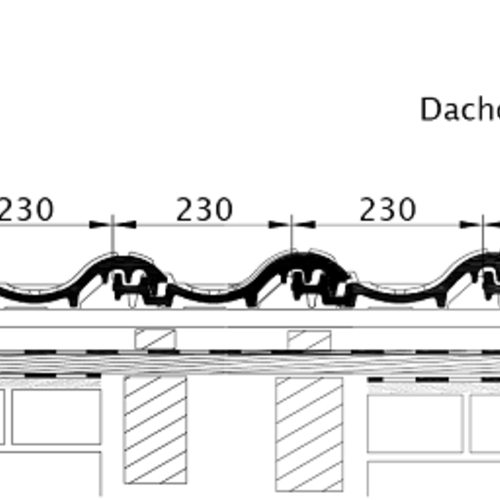

Szerokość krycia w ilości (ok.)230 mm
Szerokość krycia maks. (ok.)232 mm
Szerokość krycia min. (ok.)228 mm

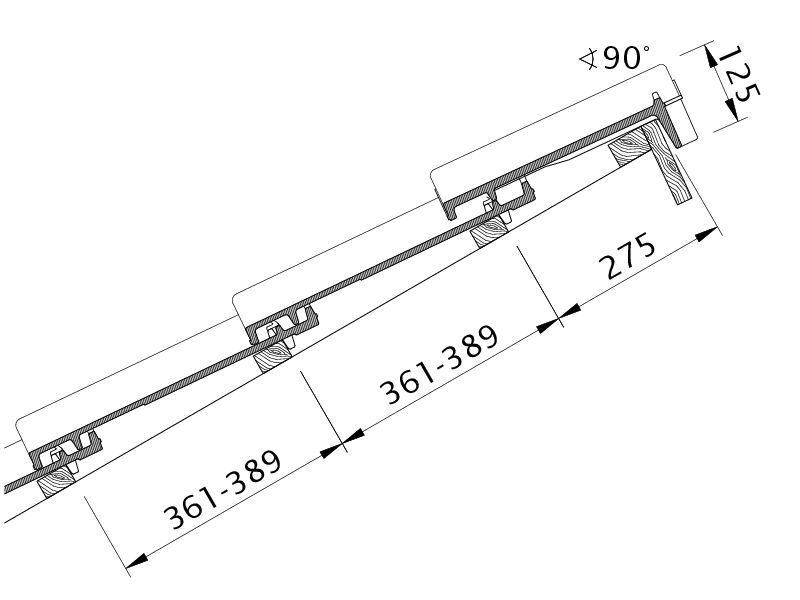

Rozstaw łat w ilości (ok.)375 mm
Rozstaw łat maks. (ok.)389 mm
Rozstaw łat min. (ok.)361 mm
Zapotrzebowanie na dachówki w ilości (ok.)11.5 pcs/m²
Zapotrzebowanie na dachówki maks. (ok.)12.2 pcs/m²
Zapotrzebowanie na dachówki min. (ok.)10.9 pcs/m²
Waga na m² (ok.)52.9 kg/m²
Waga na paletę (ok.)945 kg
Waga na sztukę (ok.)4.6 MENGENEINHEIT#KGPROST
Szt./paleta200 Unit
Sztuka na minimalne opakowanie5 piece

obszary zastosowania

Nachylenie dachu - dla Polski

  • standardowe nachylenie dachu 22°
  • z membraną dachową na zakład ≥ 14°
  • z membraną dachową zgrzewaną/klejoną ≥ 12°
  • z wodoszczelną konstrukcją dachu ≥ 10°
  • z wodoodpornym podkładem ≥ 7°

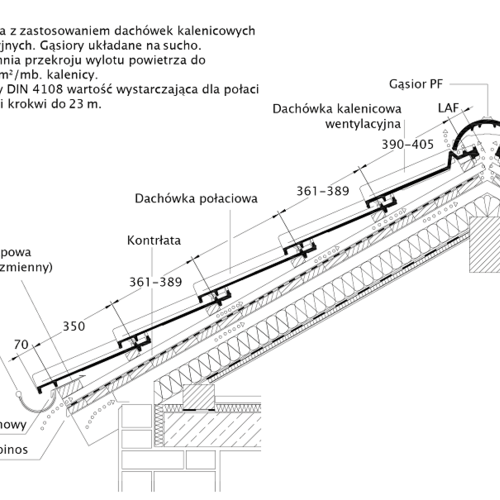

Informacje techniczne

Wartości LAF/FLA w mm dla łat o wymiarach 30/50 mm

Typ gąsiora     DN        10°     15°    20°    25°    30°    35°     40°    45°    50°    55°   60°
PF                     LAF      80      80     70      65     60     60      60      50     45      45    45
2,5 szt./mb.     FLA     100     100    90     80     75     65      65       55      50     50    40




Wartości LAF/FLA w mm dla łat o wymiarach 40/60 mm

Typ gąsiora     DN        10°     15°    20°   25°    30°    35°     40°    45°    50°    55°   60°
PF                     LAF      80      80     70    60      55      55      55      40     30     30     30
2,5 szt./mb.     FLA     110    110    100    90     85      75      75      65      60     60     55



  • LAF = odległość górnej łaty od linii szczytu kalenicy
  • FLA = odległość łaty kalenicowej od linii szczytu kalenicy



Szczegółowe informacje techniczne znajdują się w Podręczniku dekarza.

LAF/FLA wartości

LAF-/FLA VALUES IN MM FOR 30x50-BATTENS
Ridge tileDN10°15°20°25°30°35°40°45°50°55°60°
PF 2.5 pcs./m.FLA100100908075656555505040
PF 2.5 pcs./m.LAF8080706560606050454545
PR 2.5 pcs./m.FLA100100908075656555505040
PR 2.5 pcs./m.LAF8080706560606050454545
LAF-/FLA VALUES IN MM FOR 40x60-BATTENS
Ridge tileDN10°15°20°25°30°35°40°45°50°55°60°
PF 2.5 pcs./m.FLA1101101009085757565606055
PF 2.5 pcs./m.LAF8080706055555540303030
PR 2.5 pcs./m.FLA1101101009085757565606055
PR 2.5 pcs./m.LAF8080706055555540303030
LAF-/FLA VALUES IN MM FOR 50x50-BATTENS
Ridge tileDN10°15°20°25°30°35°40°45°50°55°60°
PF 2.5 pcs./m.FLA12012011010095909080808080
PF 2.5 pcs./m.LAF7575655550454530202015
PR 2.5 pcs./m.FLA12012011010095909080808080
PR 2.5 pcs./m.LAF7575655550454530202015
