Dachówka ceramiczna HERZZIGEL

HERZZIEGEL

Niepowtarzalna marsylka.

  • Tradycyjny model zatrzymujący śnieg
Naturalna czerwień
Naturalna czerwień

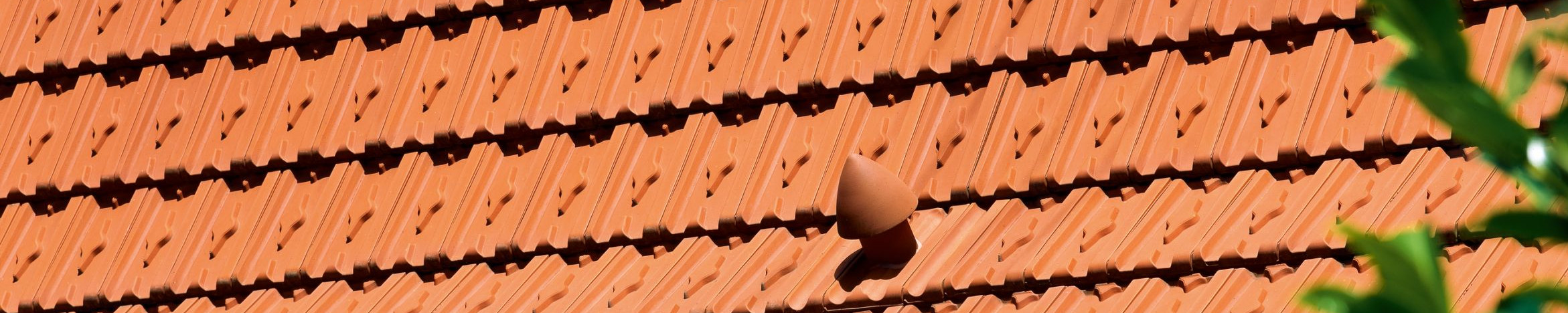

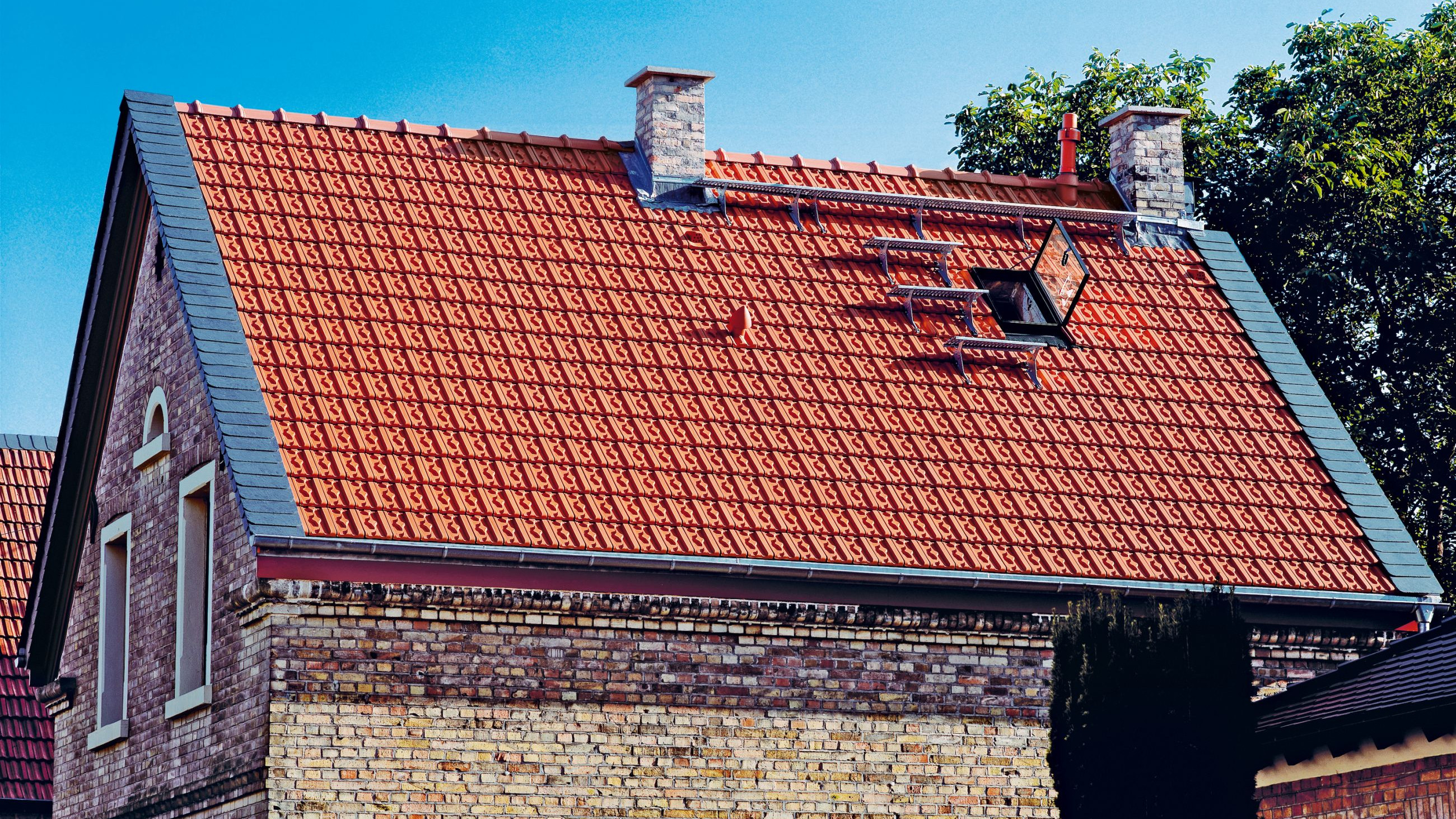

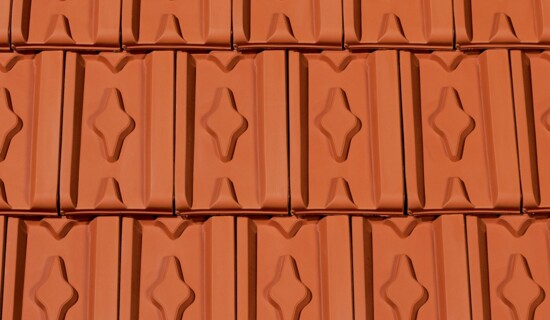

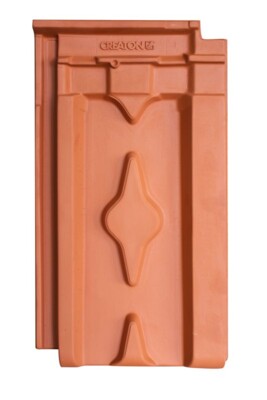

Dachówka HERZZIEGEL szybko trafia do serca nie tylko ze względu na swój niepowtarzalny wyrazisty wygląd - charakterystyczne „serce” ma zapobiegać osuwaniu się śniegu z połaci. Ten efekt antypoślizgowy wpływa na szczególną popularność tej dachówki w rejonach o obfitych opadach śniegu. Ale zalety tej dachówki daje się zauważyć również w innych detalach. Powiększony obszar zamka górnego umożliwia prostsze układanie. Ulepszona konstrukcja zamków bocznych oraz stosunkowo duża powierzchnia zakładek sprawiają, że obok wdzięku silną stroną tej dachówki jest również szczelność.

Dane techniczne

Wielkość (ok.)230 x 420 mm

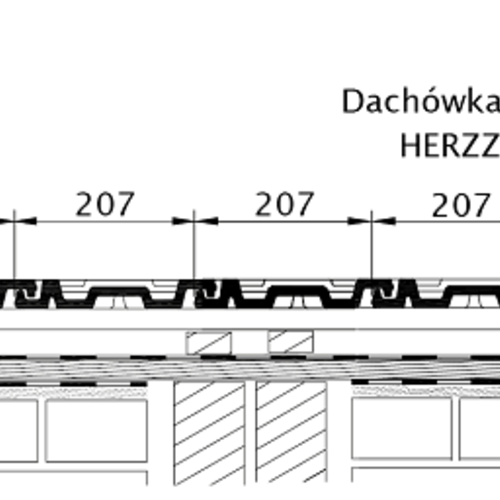

Szerokość krycia w ilości (ok.)207 mm
Szerokość krycia maks. (ok.)209 mm
Szerokość krycia min. (ok.)205 mm
Rozstaw łat w ilości (ok.)344 mm
Rozstaw łat maks. (ok.)350 mm
Rozstaw łat min. (ok.)337 mm
Zapotrzebowanie na dachówki w ilości (ok.)14.1 pcs/m²
Zapotrzebowanie na dachówki maks. (ok.)14.5 pcs/m²
Zapotrzebowanie na dachówki min. (ok.)13.7 pcs/m²
Waga na m² (ok.)43.7 kg/m²
Waga na paletę (ok.)769 kg
Waga na sztukę (ok.)3.1 MENGENEINHEIT#KGPROST
Szt./paleta240 Unit
Sztuka na minimalne opakowanie5 piece

obszary zastosowania

Obowiązuje dla Niemiec
Nachylenie dachu DUO extra (D)≥ 22 °
Nachylenie dachu QUATTRO longlife extra (D)≥ 10 °
Nachylenie dachu TRIO longlife extra (D)≥ 18 °
Nachylenie dachu TRIO extra (D)≥ 18 °
Nachylenie dachu UNO classic (D)≥ 24 °
Nachylenie dachu DUO longlife ND extra (D)≥ 18 °
Nachylenie dachu UNO extra z taśmą klej. (D)≥ 24 °
Obowiązuje dla Austrii
Nachylenie dachu DUO longlife ND extra (A)≥ 22 °
Nachylenie dachu DUO extra (A)≥ 22 °
Nachylenie dachu QUATTRO longlife extra (A)≥ 20 °
Nachylenie dachu TRIO extra (A)≥ 22 °
Nachylenie dachu TRIO longlife extra (A)≥ 22 °

Nachylenie dachu - dla Polski

  • standardowe nachylenie dachu 30°
  • z membraną dachową na zakład ≥ 24°
  • z membraną dachową zgrzewaną/klejoną ≥ 22°
  • z wodoszczelną konstrukcją dachu ≥ 18°
  • z wodoodpornym podkładem ≥ 10°

Zużycie na mb. (w pionie)                                              Zużycie na mb. (w poziomie)

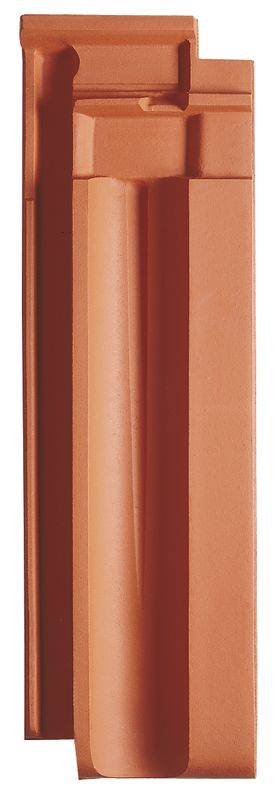

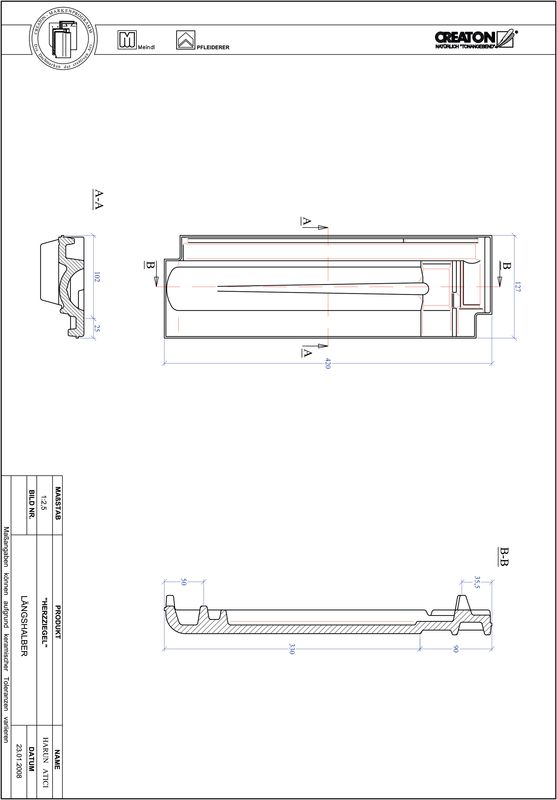

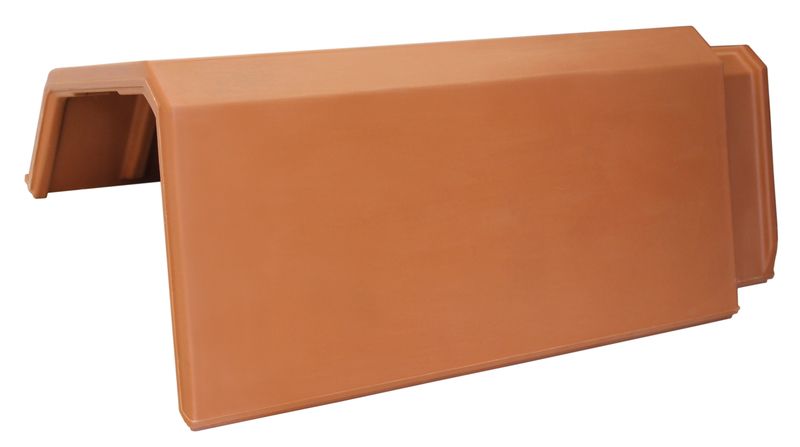

dachówka boczna, dwufalowa, połówkowa               dachówka kalenicowa went., pulpitowa
ok. 2,9 szt./mb.                                                                  ok. 4,9 szt./mb.



Informacje techniczne

Wartości LAF/FLA w mm dla łat o wymiarach 30/50 mm

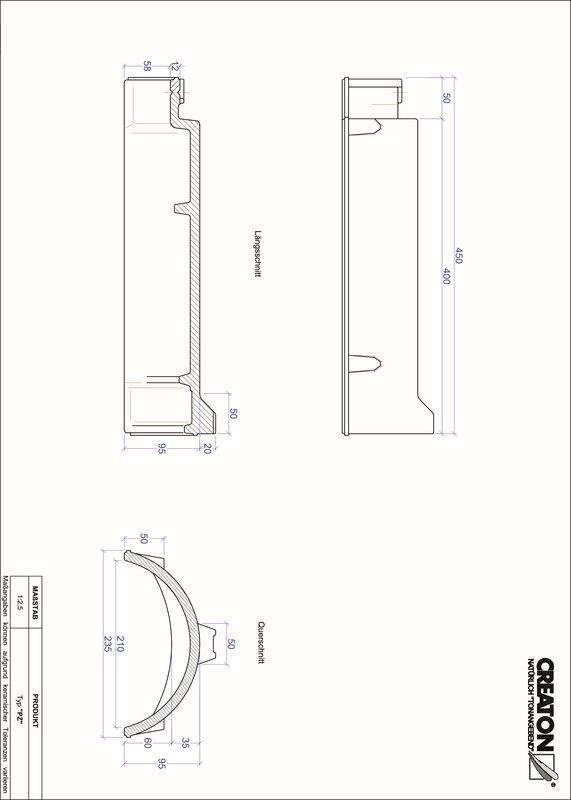

Typ gąsiora     DN        10°     15°     20°    25°    30°    35°    40°    45°    50°    55°   60°
PZ                     LAF       -          -        70      65     60     60     55      50      50      -       -
2,5 szt./mb.     FLA       -         -         80     70     75      60     50      45      35      -       -




Wartości LAF/FLA w mm dla łat o wymiarach 40/60 mm

Typ gąsiora     DN        10°     15°    20°   25°    30°    35°     40°    45°    50°    55°   60°
PZ                     LAF       -          -      70     60     55      55       50      40     35       -       -
2,5 szt./mb.     FLA       -         -      90     80     75      65       60      55     45        -       -

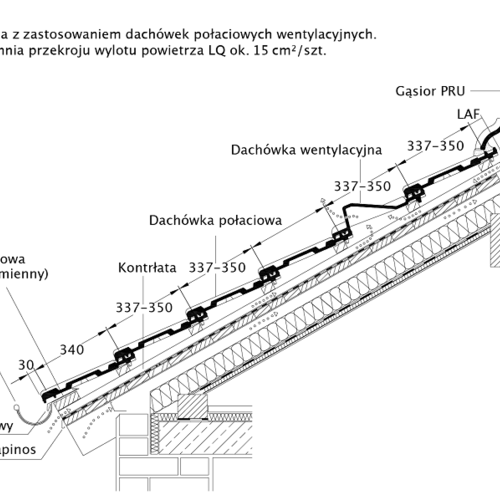

  • LAF = odległość górnej łaty od linii szczytu kalenicy
  • FLA = odległość łaty kalenicowej od linii szczytu kalenicy

LAF/FLA wartości

LAF-/FLA VALUES IN MM FOR 30x50-BATTENS
Ridge tileDN20°25°30°35°40°45°50°
PRU 2.5 pcs./m.FLA100908580656050
PRU 2.5 pcs./m.LAF70656060555050
PZ 2.5 pcs./m.FLA80706555504535
PZ 2.5 pcs./m.LAF70656060555050
LAF-/FLA VALUES IN MM FOR 40x60-BATTENS
Ridge tileDN20°25°30°35°40°45°50°
PRU 2.5 pcs./m.FLA1101009590757060
PRU 2.5 pcs./m.LAF70605555504035
PZ 2.5 pcs./m.FLA90807565605545
PZ 2.5 pcs./m.LAF70605555504035
LAF-/FLA VALUES IN MM FOR 50x50-BATTENS
Ridge tileDN20°25°30°35°40°45°50°
PRU 2.5 pcs./m.FLA120110105105908580
PRU 2.5 pcs./m.LAF65555045403025
PZ 2.5 pcs./m.FLA100908580757065
PZ 2.5 pcs./m.LAF65555045403025
