Dachówka cementowa HEIDELBERG

HEIDELBERG

Klasyczna harmonia

  • Podwójny zamek boczny chroni przed zawilgoceniem i niszczeniem konstrukcji dachu
  • Zapory wodne solidnie zabezpieczają przed wnikaniem pod połać dachu śniegu i wody
  • Głęboko wyprofilowane zakładki boczne oraz gładkie krawędzie zabezpieczają dach przed porastaniem mchem i tworzeniem się osadów
  • Solidne ożebrowane spodnie zapewnia odporność na obciążenia powodowane przez wiatr i śnieg
  • Nowoczesna powierzchnia zabezpiecza przed wnikaniem wody w strukturę dachówki i uniemożliwia osadzanie się na połaci zanieczyszczeń
  • Trwała kolorystyka – 3 modne kolory są odporne na działanie promieni UV i wpływ czynników atmosferycznych
  • Wykorzystanie naturalnych składników oraz produkcja przy minimalnym zużyciu energii sprawia, że dachówka HEIDELBERG jest produktem przyjaznym dla środowiska

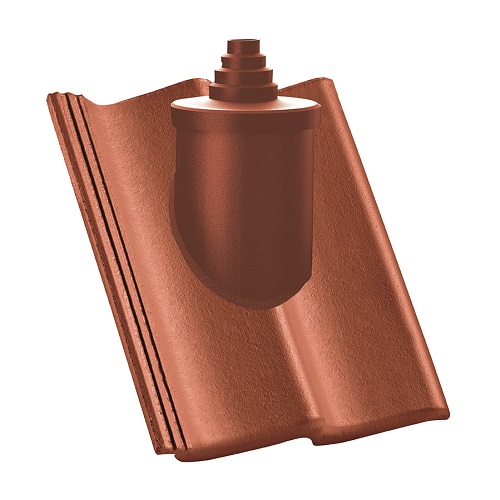

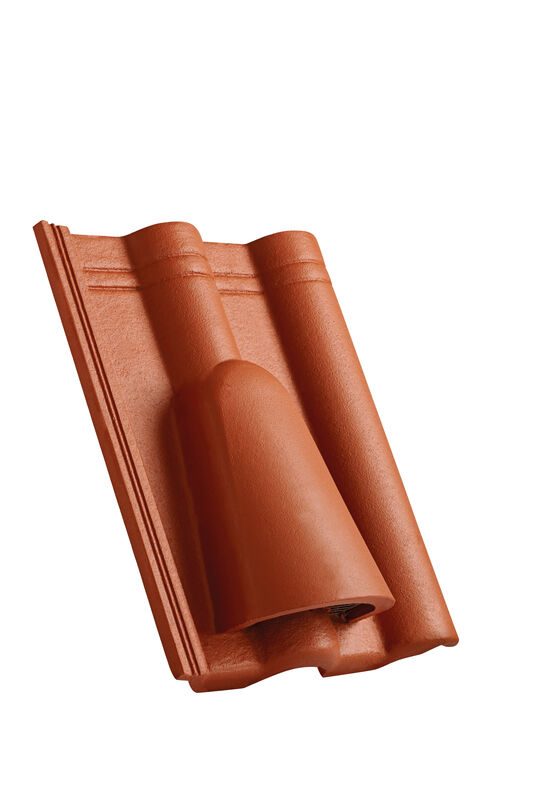

  • Liczne dachówki funkcyjne oraz akcesoria montażowe zapewniają łatwy i precyzyjny montaż

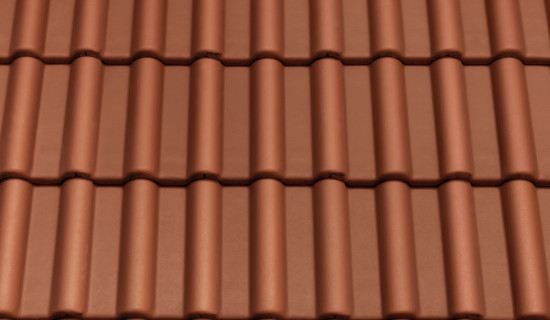

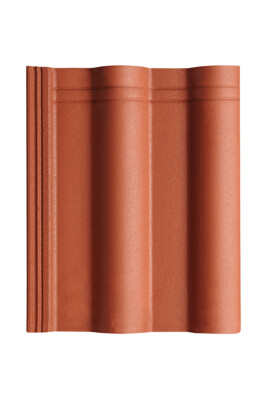

PLANAR Czerwona
PLANAR Czerwona
PLANAR  Brązowa
PLANAR Brązowa
PLANAR Grafitowa
PLANAR Grafitowa

Dachówka cementowa HEIDELBERG marki CREATON nawiązuje kształtem do znanej od stuleci dachówki mnich-mniszka. Dzięki wykorzystaniu nowoczesnej technologii produkcji, klasyczna forma została wzbogacona o liczne rozwiązania konstrukcyjne zapewniające doskonałe parametry użytkowe. Produkt odznacza się wysoką odpornością na działanie czynników atmosferycznych i mrozu. Głęboko wyprofilowane zakładki boczne oraz gładkie krawędzie zabezpieczają dach przed porastaniem mchem i tworzeniem się osadów. Solidne ożebrowane spodnie zapewnia odporność na obciążenia powodowane przez wiatr i śnieg.

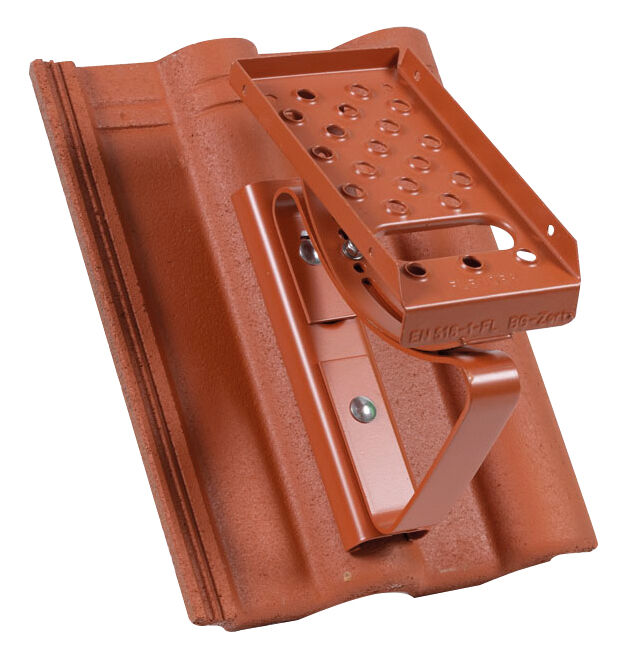

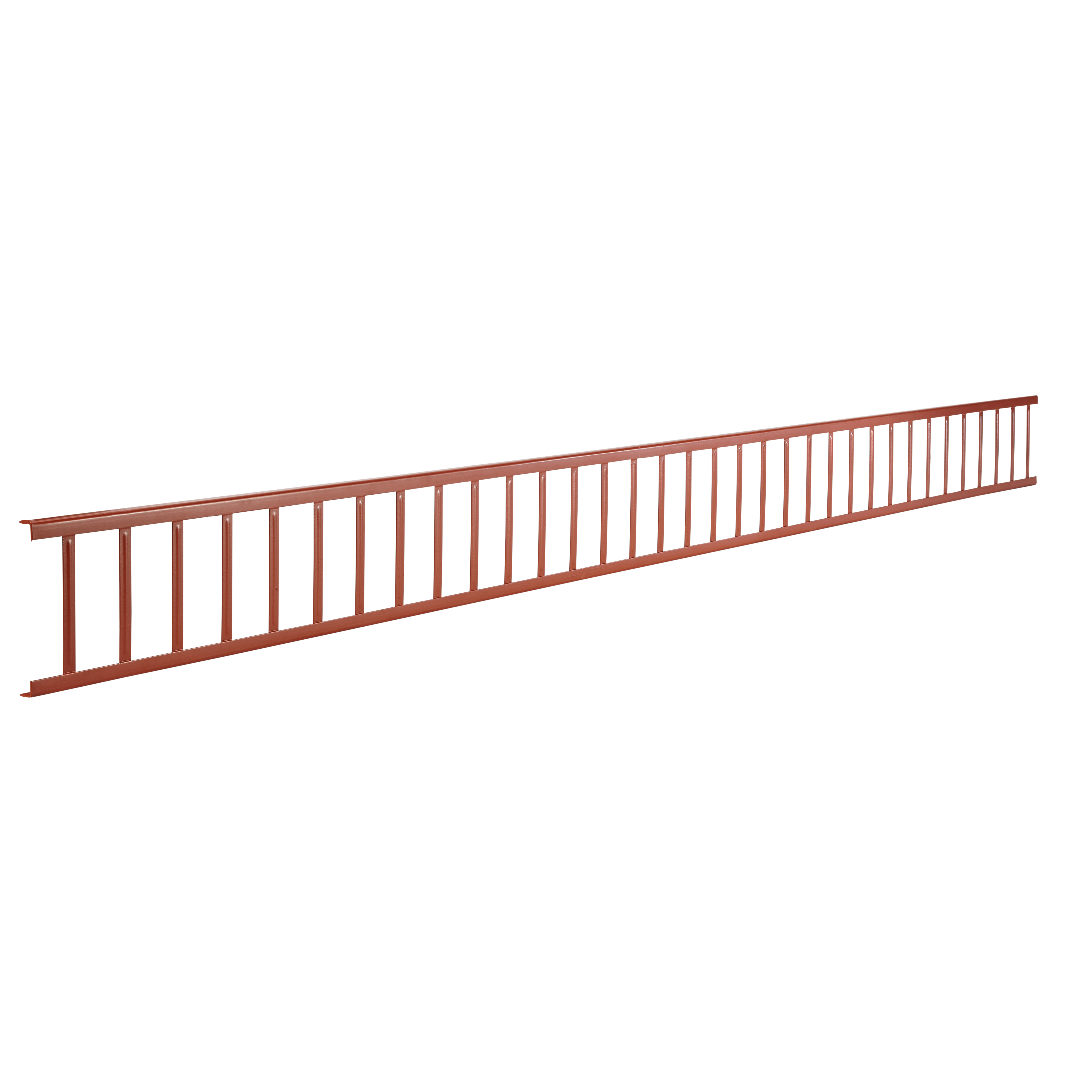

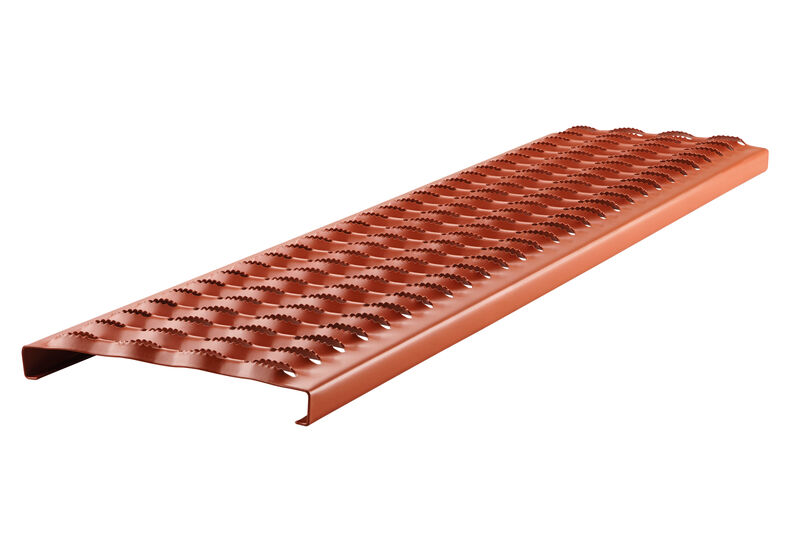

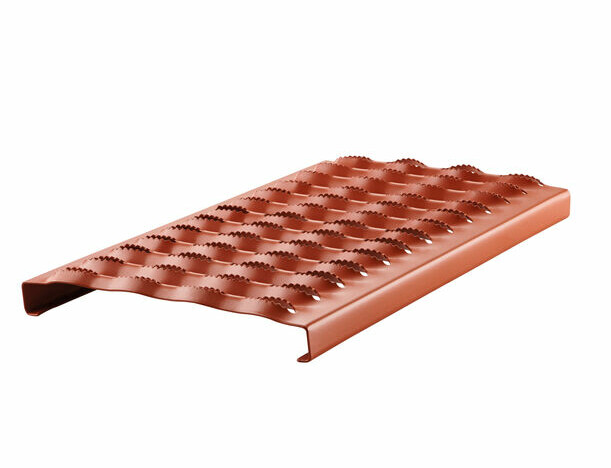

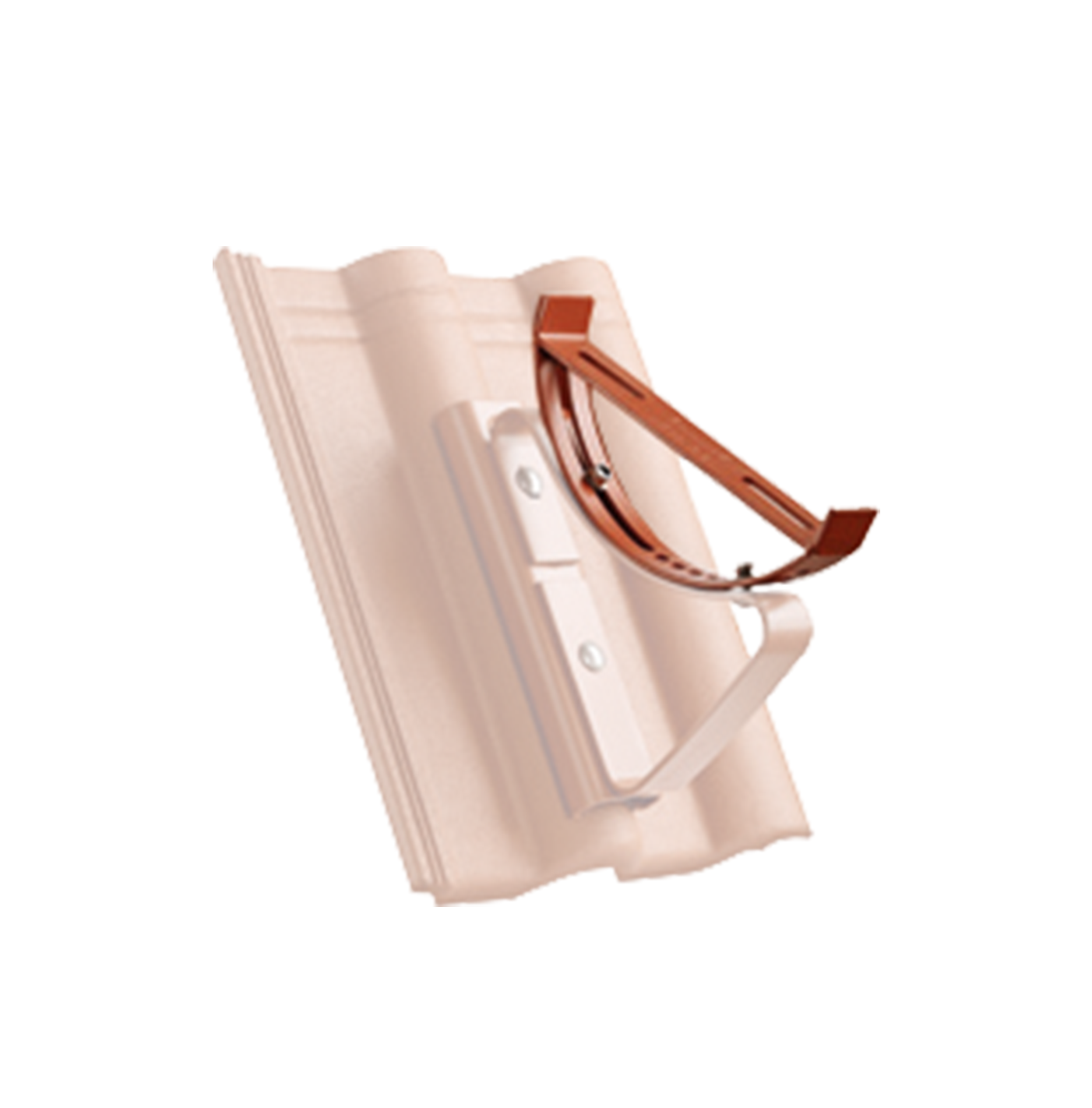

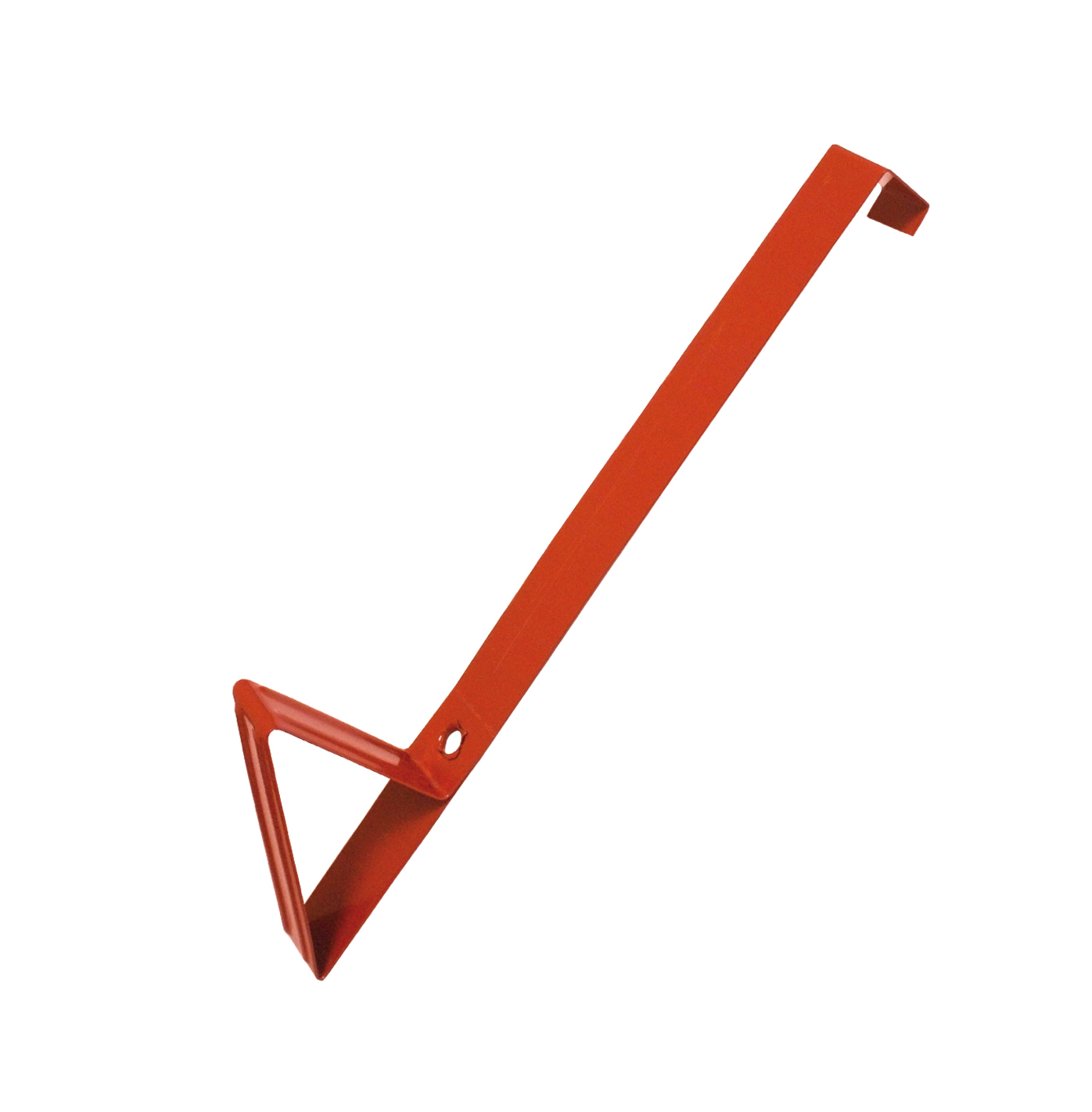

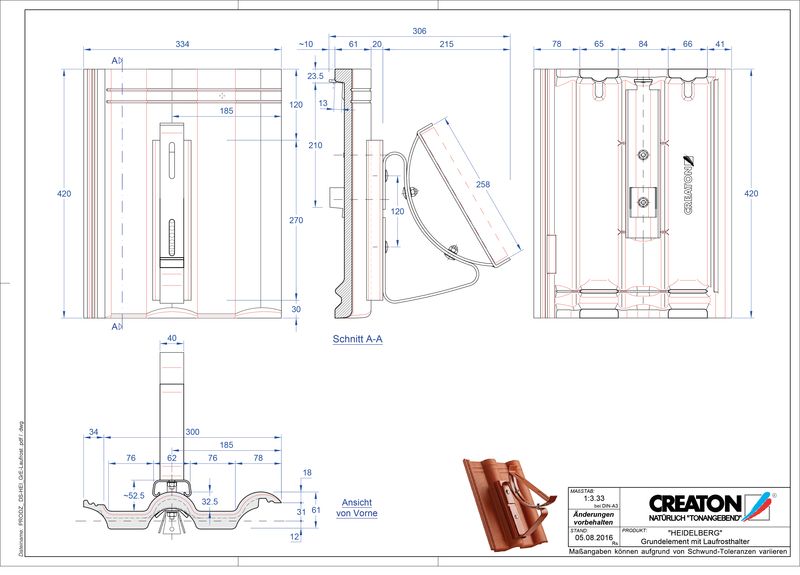

HEIDELBERG to rozwiązanie, które dzięki historycznej formie, podkreśli ponadczasowe piękno dachu. Dachówka podstawowa wraz z dachówkami funkcyjnymi i licznymi akcesoriami tworzy gotowy system. Wszystkie jego elementy – od dachówek po płotki przeciwśniegowe czy ławy kominiarskie – idealnie współgrają ze sobą pod względem designu i kolorystyki.

Dane techniczne

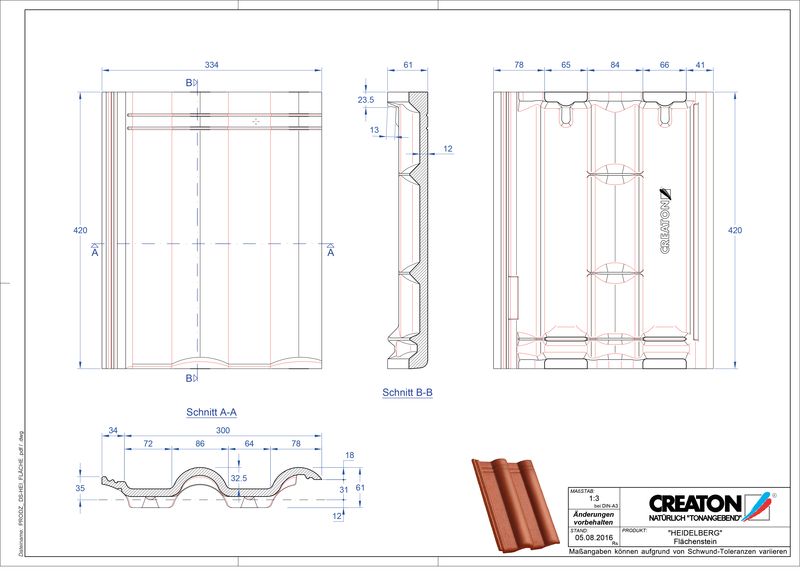

Wielkość (ok.)334 x 420 mm

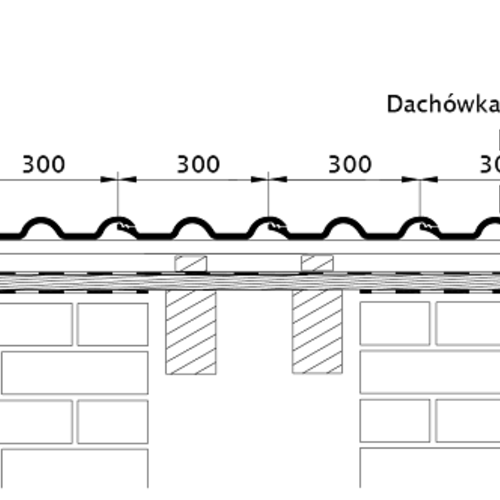

Szerokość krycia w ilości (ok.)300 mm
Szerokość krycia maks. (ok.)300 mm
Szerokość krycia min. (ok.)300 mm

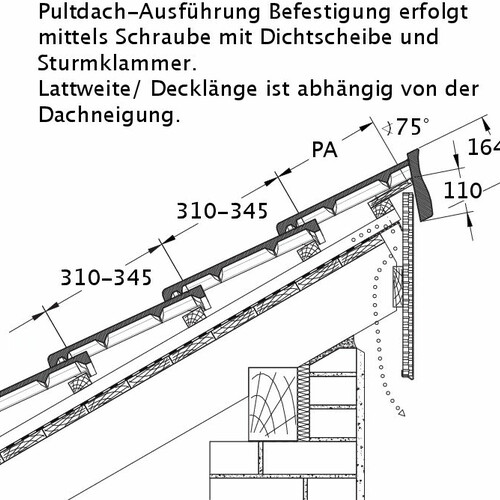

Rozstaw łat w ilości (ok.)328 mm
Rozstaw łat maks. (ok.)345 mm
Rozstaw łat min. (ok.)310 mm
Zapotrzebowanie na dachówki w ilości (ok.)10.2 pcs/m²
Zapotrzebowanie na dachówki maks. (ok.)10.7 pcs/m²
Zapotrzebowanie na dachówki min. (ok.)9.7 pcs/m²
Waga na m² (ok.)45 kg/m²
Waga na bal40 Unit
Waga na sztukę (ok.)4.5 MENGENEINHEIT#KGPROST

obszary zastosowania

Obowiązuje dla Austrii
Nachylenie dachu DUO longlife ND extra (A)≥ 17 °
Nachylenie dachu DUO extra (A)≥ 17 °
Nachylenie dachu QUATTRO longlife extra (A)≥ 15 °
Nachylenie dachu TRIO extra (A)≥ 17 °
Nachylenie dachu TRIO longlife extra (A)≥ 17 °

Parametry krycia
Kąt nachylenia połaci           zakład czołowy                odstęp łat
>30°                                        75-110 mm                       310-345 mm
≥22°                                         85-110 mm                      310-335 mm
<22°                                       100-110 mm                     310-320 mm

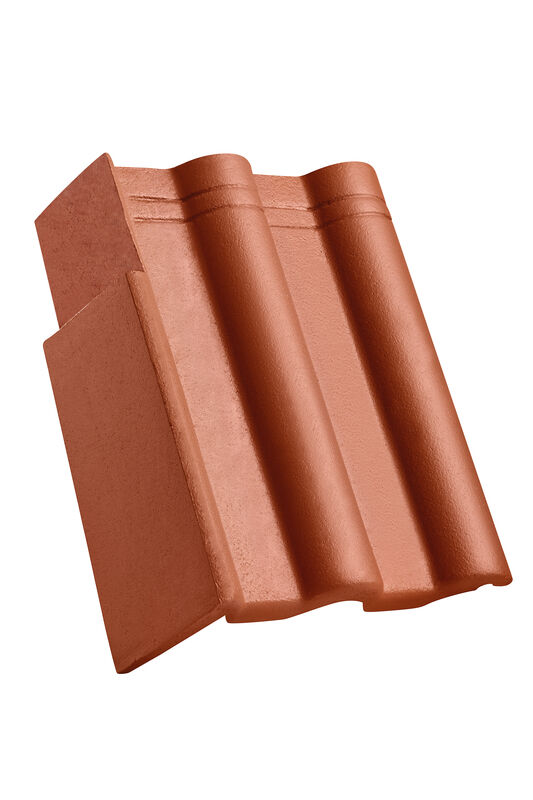

Dachówka boczna
Wcięcie                                         zakład czołowy                odstęp łat
90 mm                                   75-85 mm                         335-345 mm
120 mm                                 86-110 mm                       310-334 mm

Boczne wykończenie pokrycia dachowego wykonuje się z reguły dachówkami bocznymi. Każda taka dachówka powinna zostać zamocowania do łaty minimum 1 śrubą d=4,5 mm, głębokość wkręcenia ≥ 24 mm boczne.

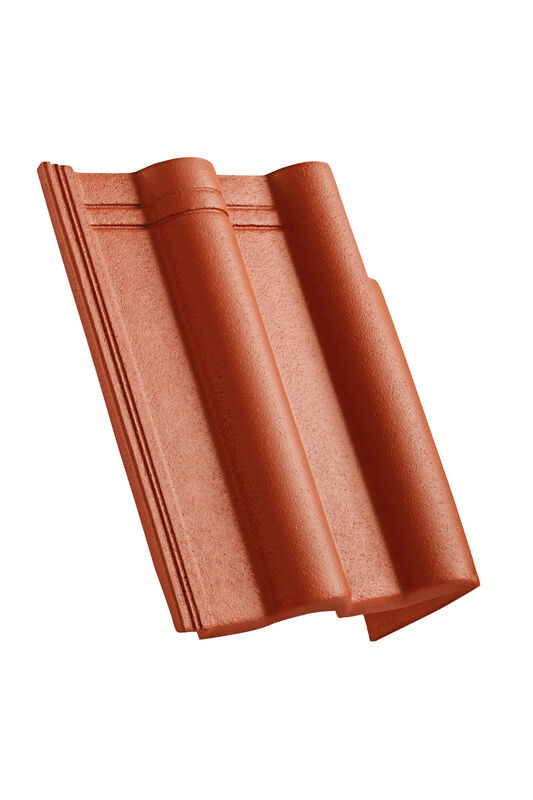

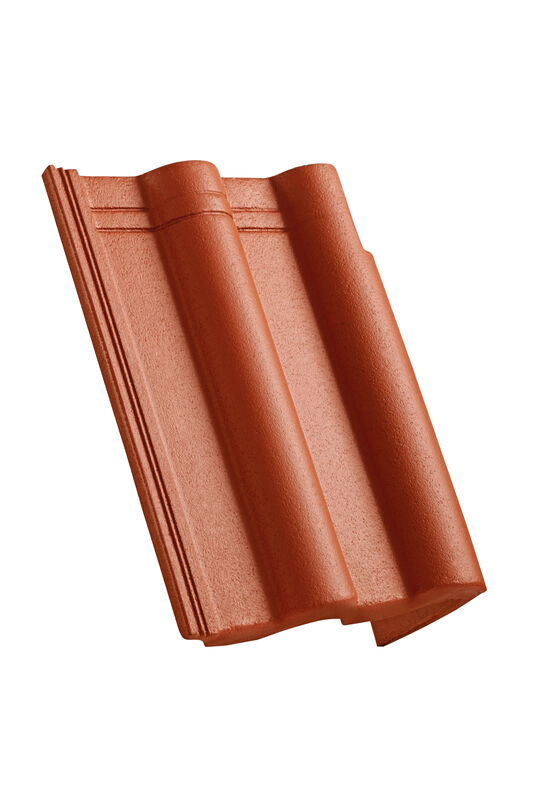

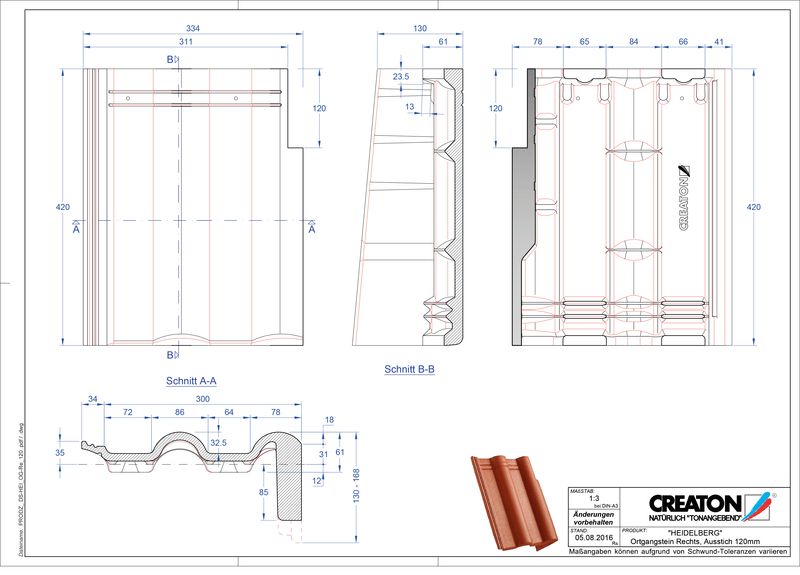

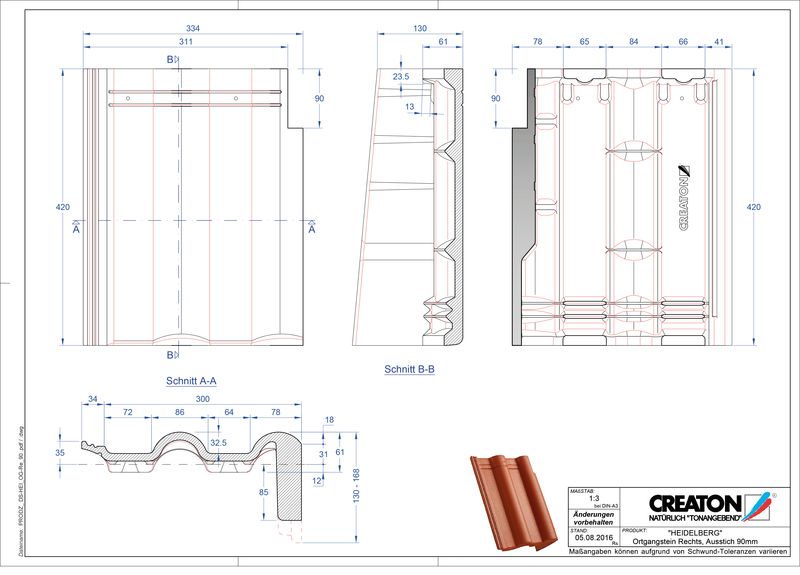

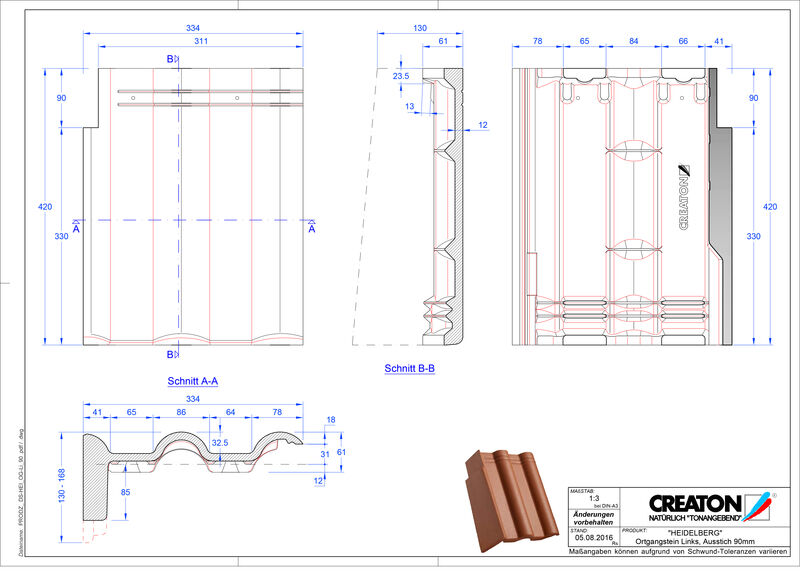

Wszystkie dachówki boczne dostępne są w wersji 90 mm lub 120 mm. W tabeli znajdują dane dotyczące prawidłowego doboru rodzaju dachówki oraz łatowania w zależności od kąta nachylenia dachu.

Szczegółowe informacje techniczne znajdują się w Podręczniku dekarza.

Informacje techniczne

Wartości LAF/FLA w mm dla łat o wymiarach 30/50 mm

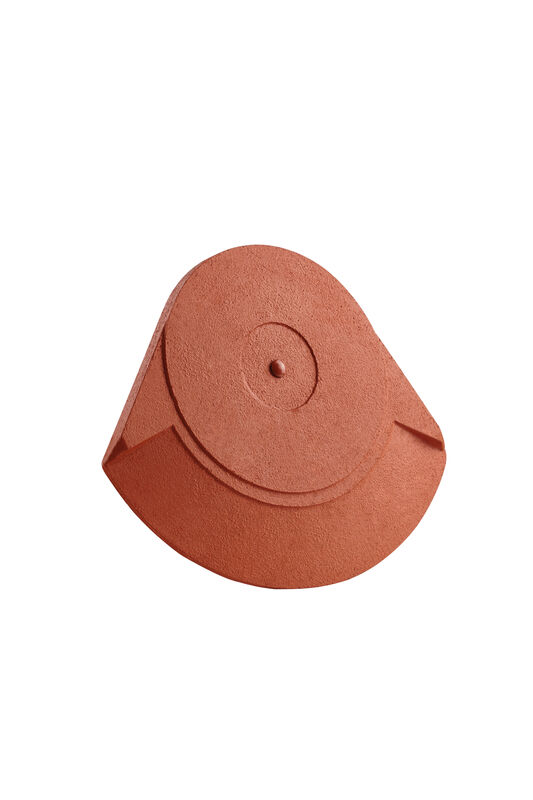

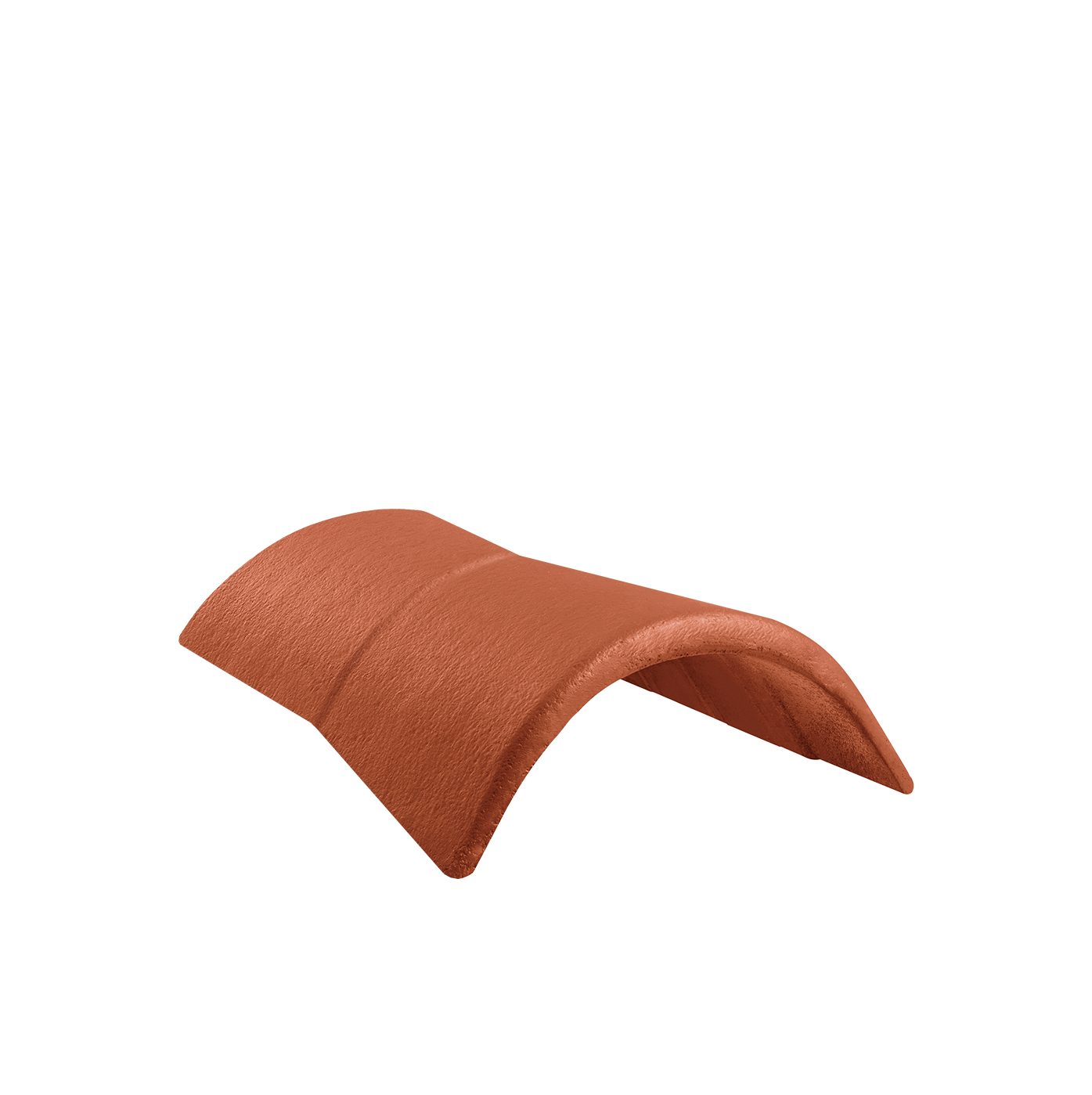

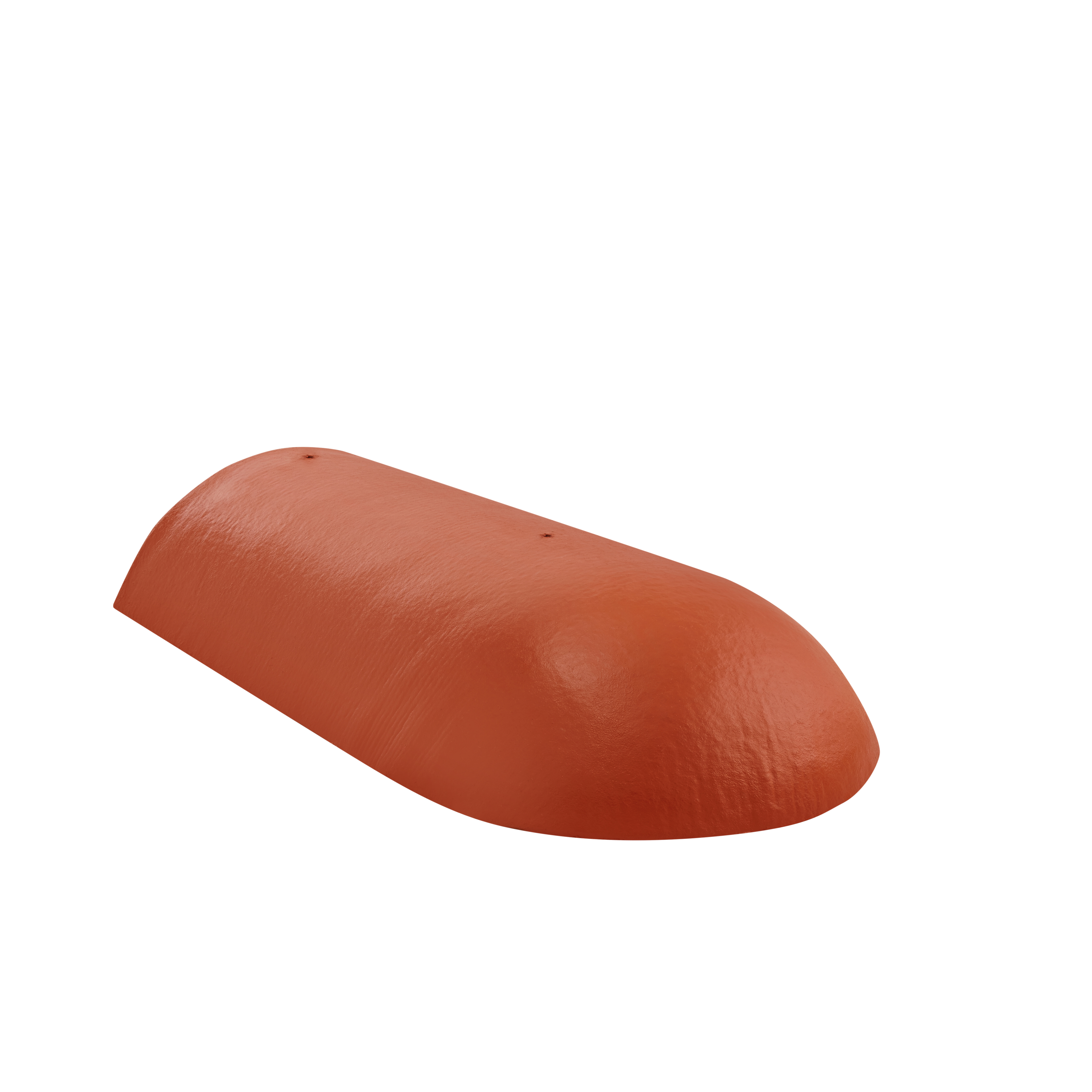

Typ gąsiora     DN        10°     15°     20°    25°    30°    35°    40°    45°    50°    55°   60°
                          LAF        -        35      33      32     30      29      28      26     25      25     25
2,5 szt./mb.     FLA        -      113     107    102     98     93      89      85      82     79    76

Przy wyborze rozstawu łat należy uwzględnić rozstawy dopuszczalne dla dachówek bocznych 90 i 120 mm


Wartości LAF/FLA w mm dla łat o wymiarach 40/60 mm

Typ gąsiora     DN        10°     15°    20°   25°    30°    35°     40°    45°    50°    55°   60°
                          LAF        -        35      33     32     30     29      28      26     25      25      25
2,5 szt./mb.     FLA        -      122     117    112   108   104     101     98     92      89     86

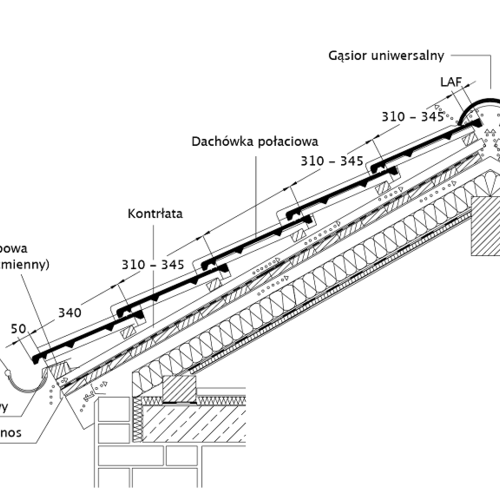

  • LAF = odległość górnej łaty od linii szczytu kalenicy
  • FLA = odległość łaty kalenicowej od linii szczytu kalenicy

LAF/FLA wartości

LAF-/FLA VALUES IN MM FOR 30x50-BATTENS
Ridge tileDN15°20°25°30°35°40°45°50°55°60°
FIR 2.5 pcs./m.FLA11310710298938985827976
FIR 2.5 pcs./m.LAF35333230292826252525
LAF-/FLA VALUES IN MM FOR 40x60-BATTENS
Ridge tileDN15°20°25°30°35°40°45°50°55°60°
FIR 2.5 pcs./m.FLA12211711210810410198928986
FIR 2.5 pcs./m.LAF35333230292826252525
