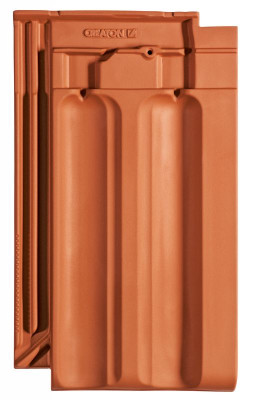

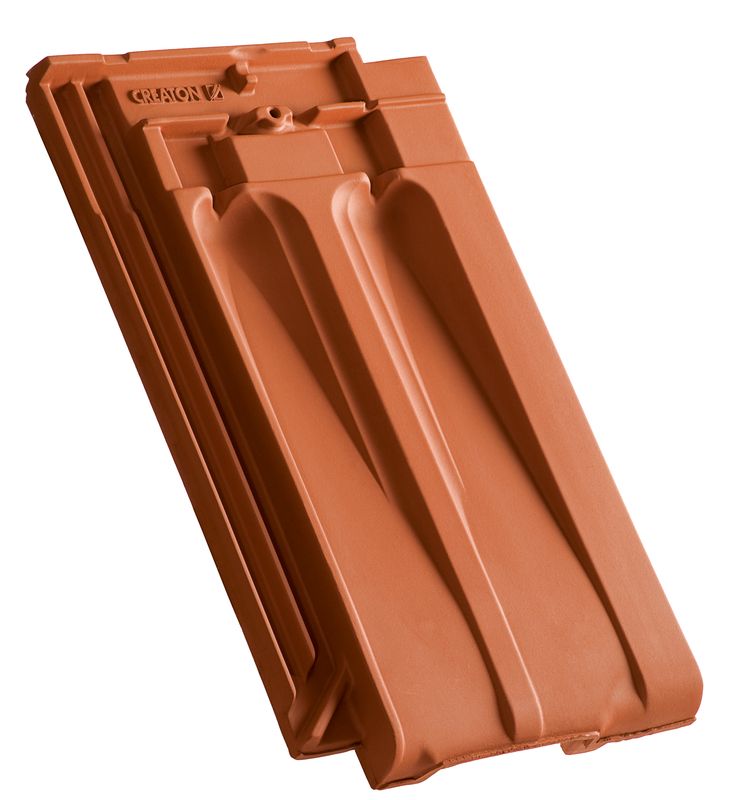

Dachówka ceramiczna RATIO

RATIO

Legendarne piękno odkryte na nowo.

  • Historyczna forma marsylki w ekonomicznym formacie ok. 265 x 446 mm (minimalne zużycie około 11,7 szt./m²).
  • Klasyczny model nawiązujący do legendarnej dachówki Z1 z 1879 roku.
  • Duża tolerancja przesuwu na zamkach 24 mm ułatwia montaż dachówki na połaci.
  • Charakteryzuje się wyjątkową elastycznością przesuwu bocznego, posiadając aż 5 mm tolerancji.
  • Rozbudowana paleta barw: 11 kolorów i cztery warianty powierzchni.
  • Niska waga dachówki przekładająca się na niską wagę m² połaci (około 40,3 kg/m²) – ważne zarówno przy nowych budynkach (nie wymaga drogiej, wzmacnianej więźby dachowej), jak i w przypadku renowacji (kwestia nośności starej więźby).

Możliwość połączenia dachówki ze zintegrowanym system fotowoltaicznym VARIO. Sprawdź więcej informacji.


Naturalna czerwień
Naturalna czerwień
NUANCE Czerwona angobowana
NUANCE Czerwona angobowana
NUANCE Miedziana angobowana
NUANCE Miedziana angobowana
NUANCE Czerwień winna angobowana
NUANCE Czerwień winna angobowana
NUANCE Ciemnobrązowa angobowana
NUANCE Ciemnobrązowa angobowana
NUANCE Antracytowy angobowany
NUANCE Antracytowy angobowany
FINESSE Czerwona glazurowana
FINESSE Czerwona glazurowana
FINESSE Czerwień winna glazurowana
FINESSE Czerwień winna glazurowana
FINESSE Kasztanowa glazurowana
FINESSE Kasztanowa glazurowana
FINESSE Czarna glazurowana
FINESSE Czarna glazurowana
NOBLESSE Antik płomieniowana glazurowana
NOBLESSE Antik płomieniowana glazurowana

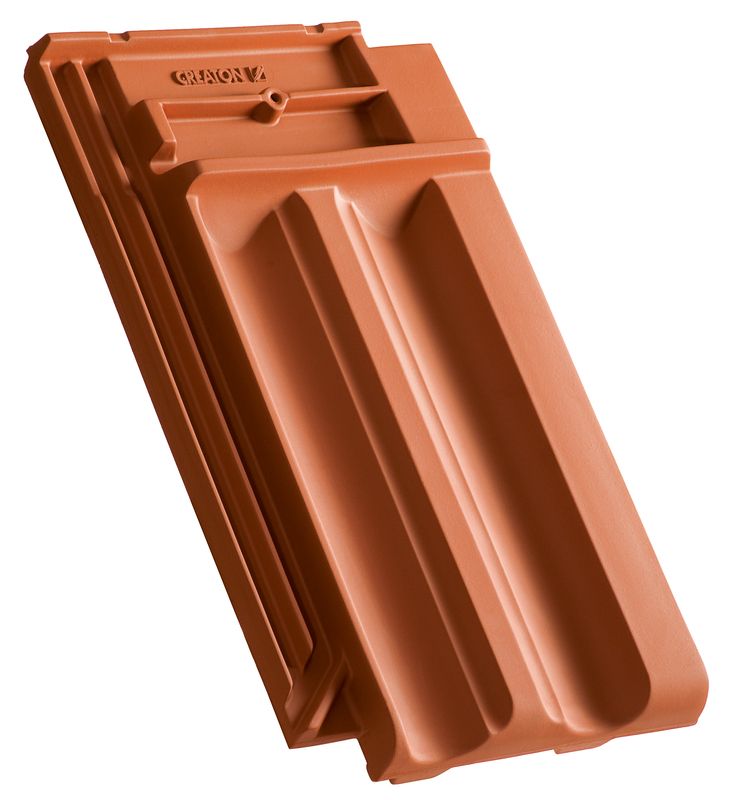

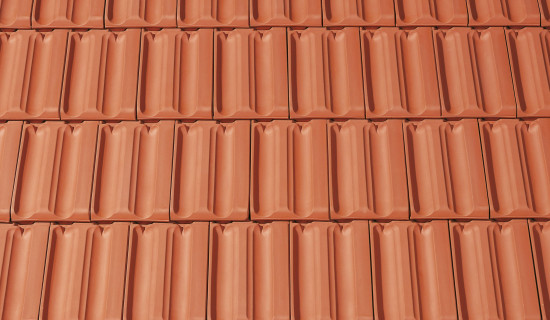

Ceramiczna RATIO to dachówka wzorowana na historycznym kształcie marsylki. Rustykalne pokrycie nawiązuje swoim wyglądem do klasycznej dachówki zakładkowej Z1 Muldenfalzziegel, którą opracował w 1879 roku niemiecki producent Wilhelm Ludovici. Charakterystyczne dwie muldy (wyżłobienia) na powierzchni tej dachówki po ułożeniu tworzą na połaci wyrazisty wzór. Format RATIO ok. 265 x 446 mm i tolerancja przesuwu na zamkach górnych wynosząca 24 mm zapewniają minimalne zużycie na poziomie 11,7 szt./m².

Dachówka łączy tradycyjną formę marsylki z nowoczesną technologią. Perfekcyjnie wyprofilowane zakładki na górnych i bocznych krawędziach tworzą szczelne zamki. Skutecznie zapobiegają one przedostaniu się wody pod połać nawet przy silnym wietrze. Bogata gama 11 kolorów dostępnych z powierzchnią angobowaną NUANCE lub glazurowaną FINESSE i NOBLESSE umożliwia wykorzystanie z powodzeniem tej dachówki w wielu projektach architektonicznych.

Gwarancja

Na dachówki ceramiczne CREATON udzielamy do 50 lat gwarancji

* Zgodnie z Ogólnymi Warunkami Gwarancji dla dachówek ceramicznych CREATON

Udzielamy do 50 lat gwarancji (licząc od dnia zakupu) zgodnie z Ogólnymi Warunkami Gwarancji dla dachówek ceramicznych CREATON.

Broszura produktowa

Katalog produktów

Dane techniczne

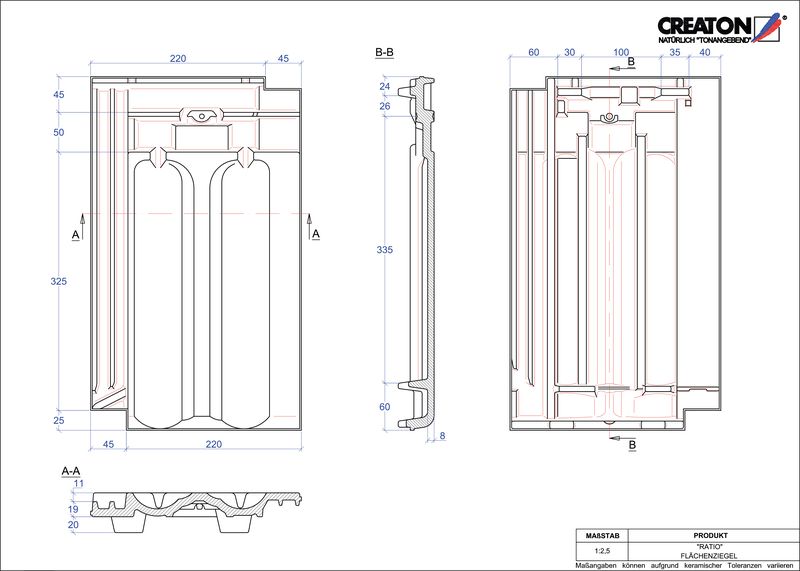

Wymiary (ok.)265 x 446 mm

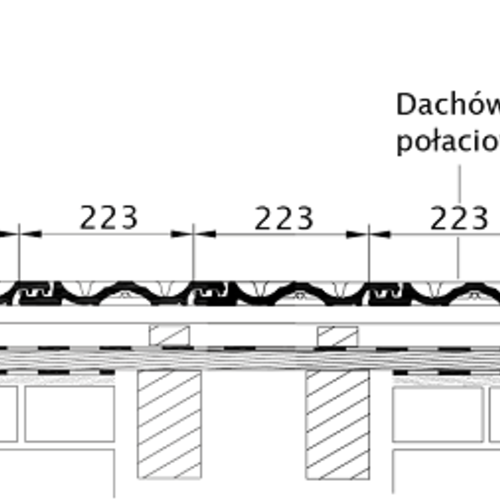

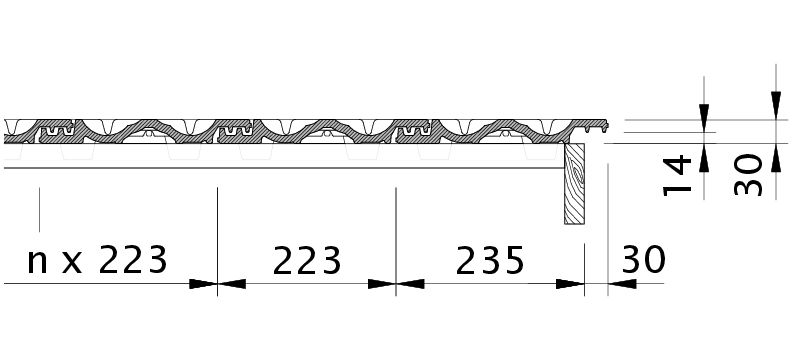

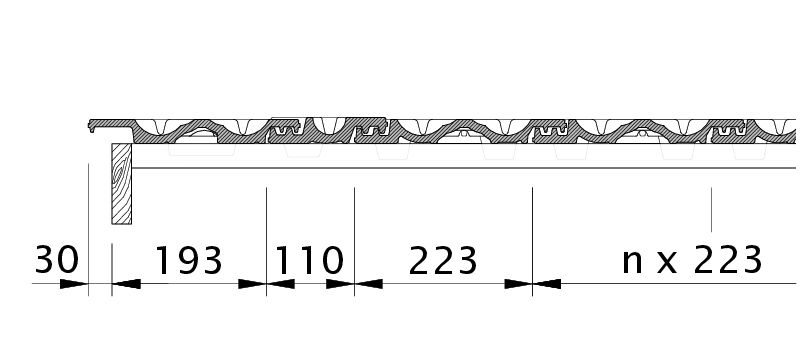

Szerokość krycia min. (ok.)221 mm
Szerokość krycia śred. (ok.)223 mm
Szerokość krycia maks. (ok.)225 mm

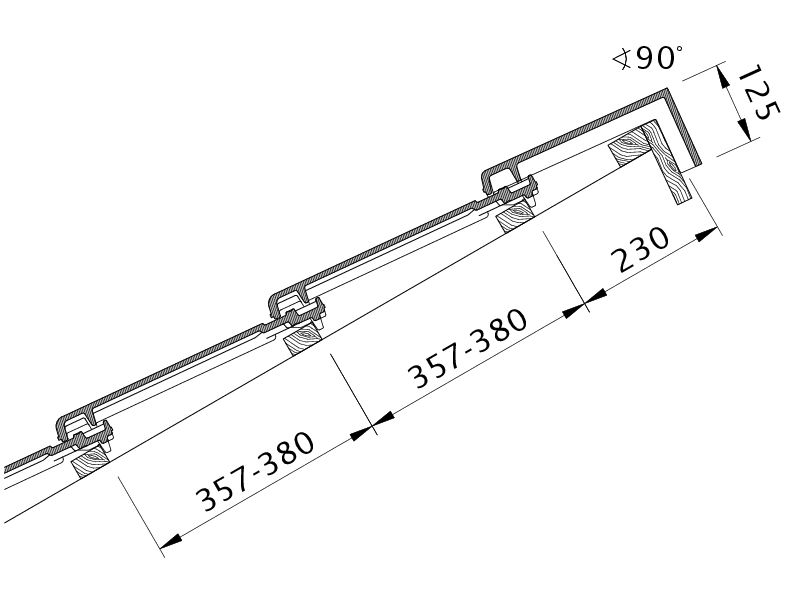

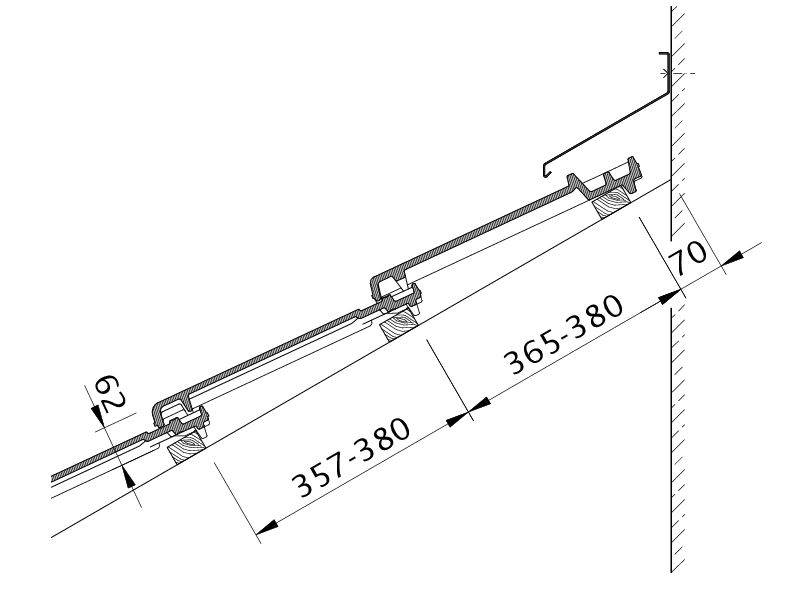

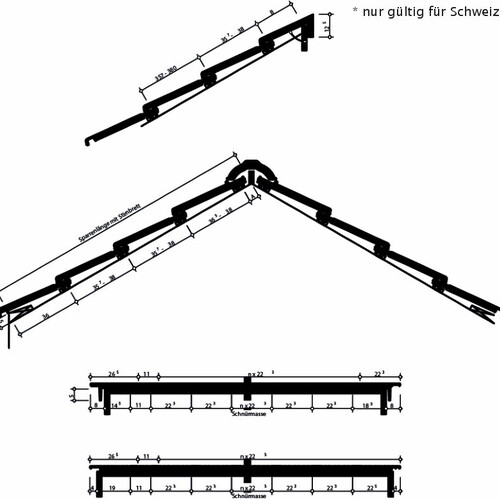

Rozstaw łat min. (ok.)357 mm
Rozstaw łat śred. (ok.)368 mm
Rozstaw łat maks. (ok.)380 mm
Zużycie min. (ok.)11.7 szt./m²
Zużycie śred. (ok.)12.2 szt./m²
Zużycie maks. (ok.)12.7 szt./m²
Waga (ok.)3.3 kg/szt.
Waga na m² (ok.)40.3 kg/m²
Waga palety (ok.)975 kg
Minipakiet6 szt.
Szt./paleta288 szt.

obszary zastosowania

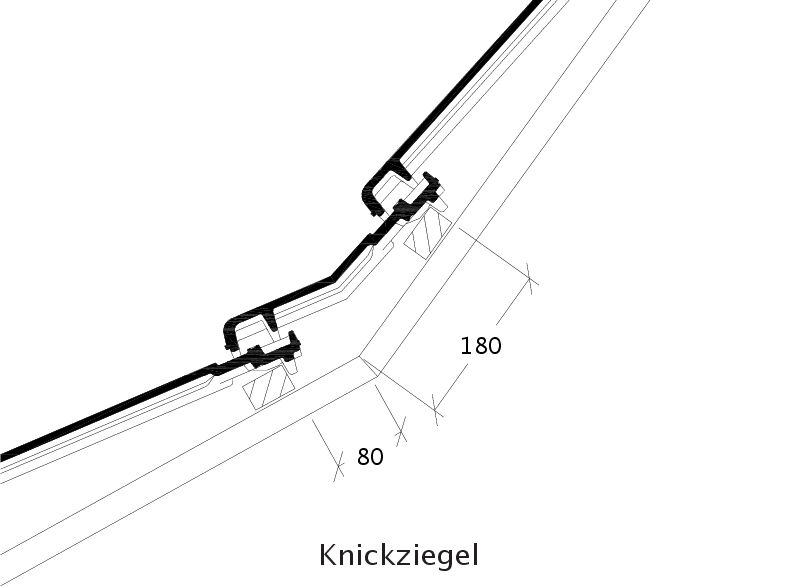

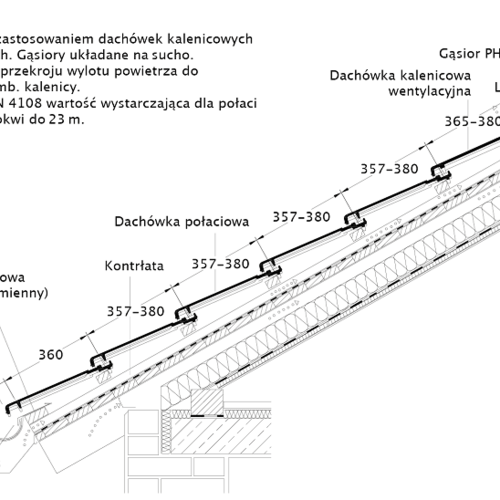

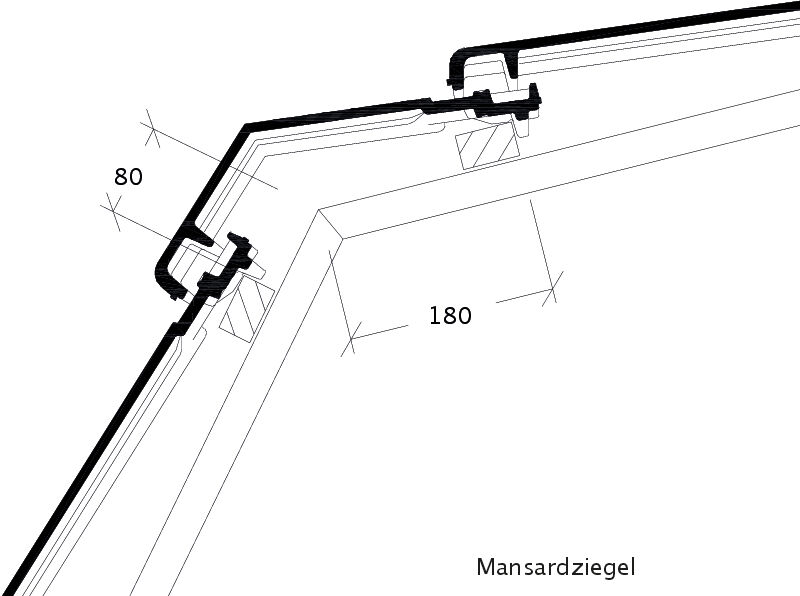

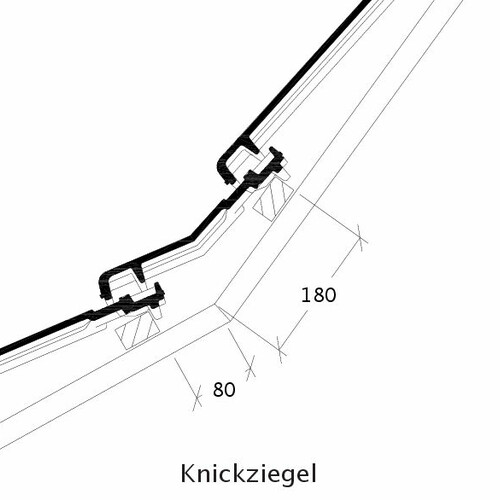

Przedstawione powyżej rysunki obrazują jedynie przykładowe konstrukcje. Zawsze należy przestrzegać obowiązujących wytycznych i norm, w przypadku wątpliwości należy skonsultować się ze specjalistą.



Nachylenie dachu - dla Polski

  • standardowe nachylenie dachu 25°
  • z membraną dachową na zakład ≥ 18°
  • z membraną dachową zgrzewaną/klejoną ≥ 16°
  • z wodoszczelną konstrukcją dachu ≥ 14°
  • z wodoodpornym podkładem ≥ 10°

LAF/FLA wartości

Wartości LAF/FLA w mm dla łat o wymiarach 30x50 mm

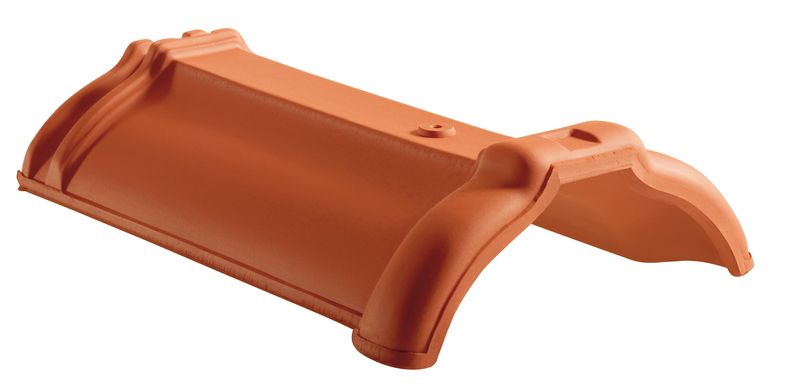

Zapotrzebowanie na gąsiory (ok.)DN15°20°25°30°35°40°45°50°
PH 2.6 szt./mLAF6055505045454030
PH 2.6 szt./mFLA9580757065555555
Wartości LAF/FLA w mm dla łat o wymiarach 40x60 mm
Zapotrzebowanie na gąsiory (ok.)DN15°20°25°30°35°40°45°50°
PH 2.6 szt./mLAF6055454540403015
PH 2.6 szt./mFLA10590858075656565
Wartości LAF/FLA w mm dla łat o wymiarach 50x50 mm
Zapotrzebowanie na gąsiory (ok.)DN15°20°25°30°35°40°45°50°
PH 2.6 szt./mLAF555040403030205
PH 2.6 szt./mFLA115100959090808085

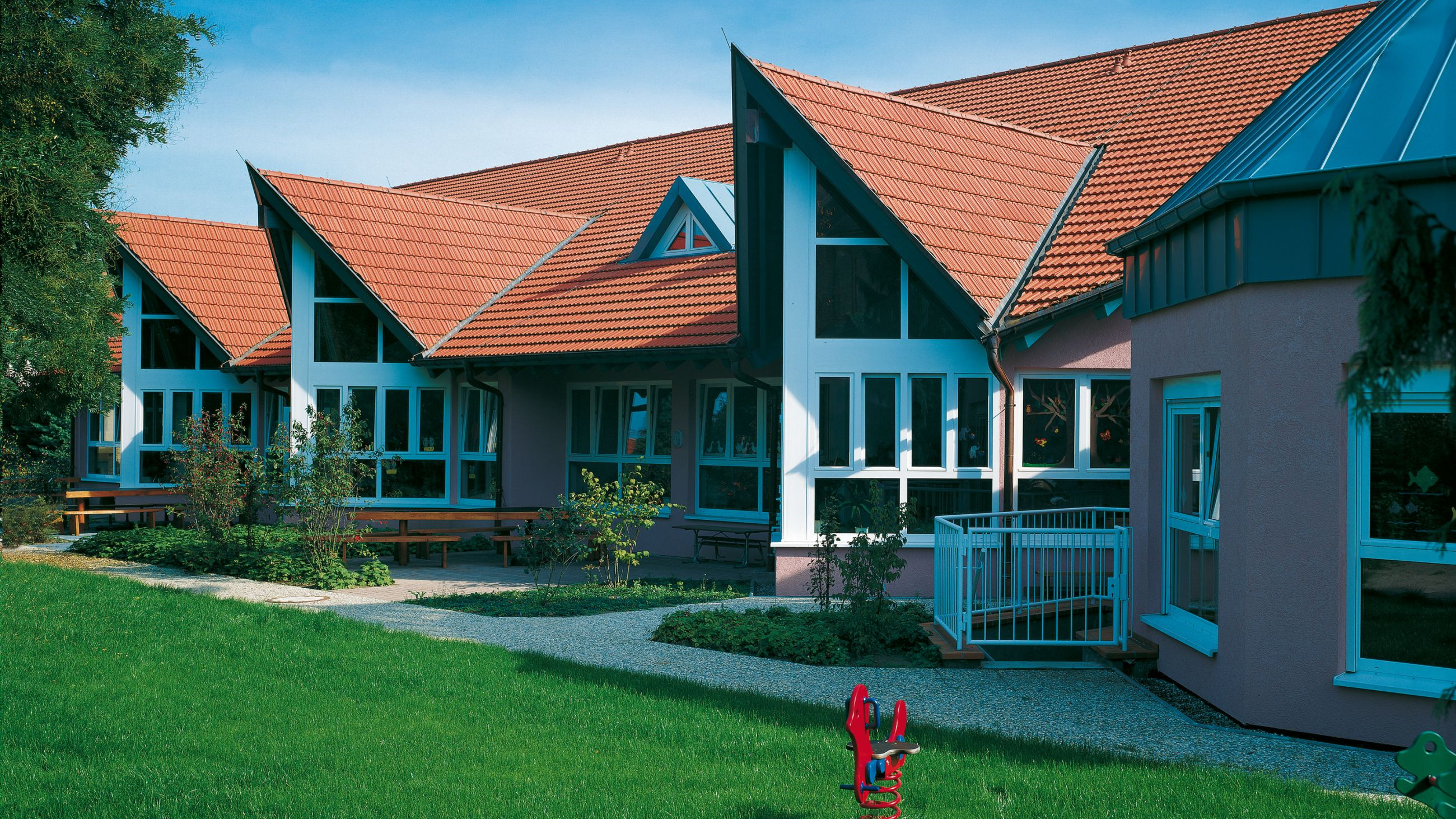

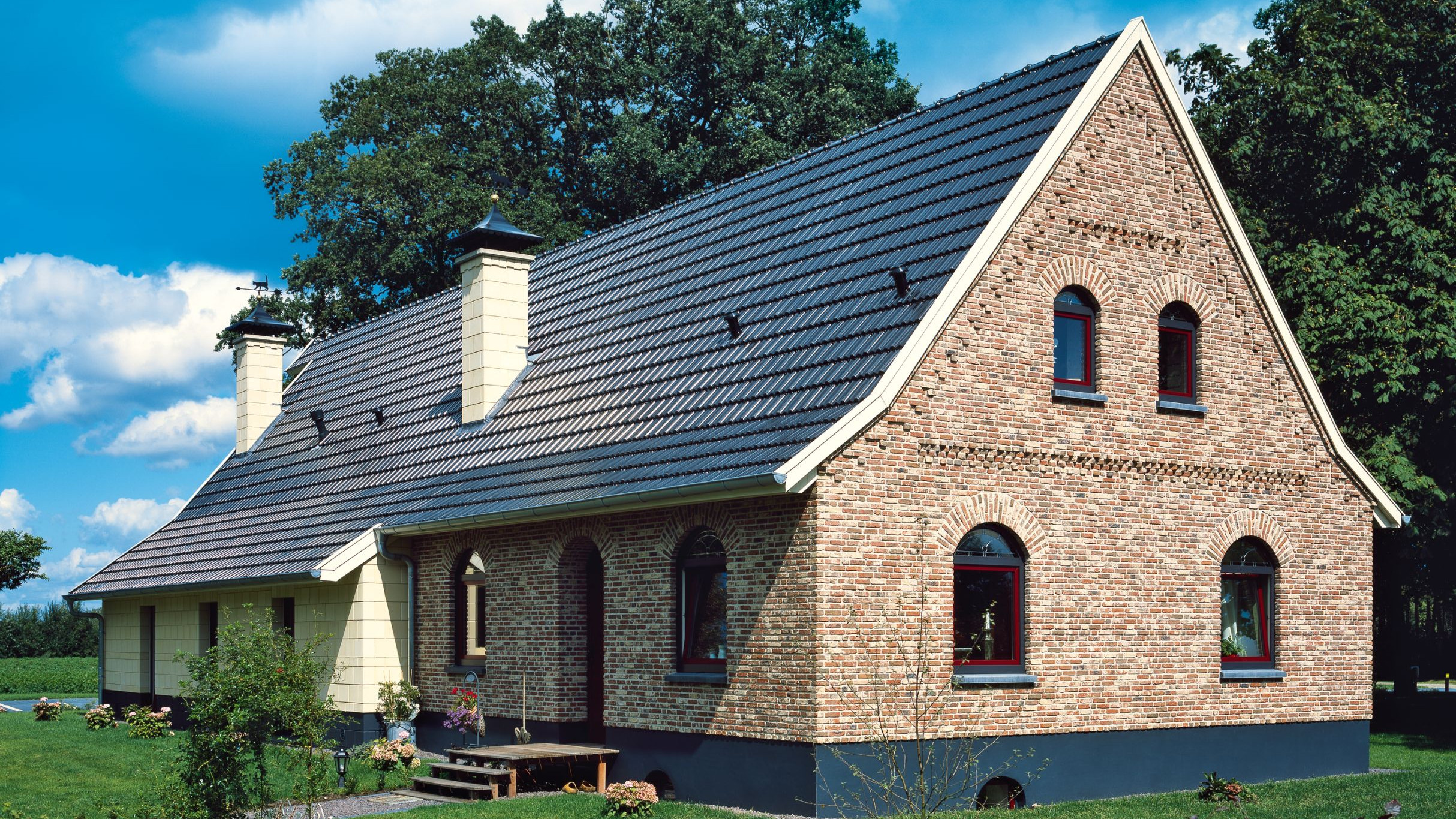

Referencje
