Dachówka karpiówka MANUFAKTUR karpiówka wieżowa

MANUFAKTUR

  • Karpiówka wieżowa do niewielkich powierzchni dachowych na wieżyczkach, wykuszach, zadaszeniach i murach podokiennych
  • Łatwe układanie przy renowacji ze względu na nieduży rozmiar 14 x 28 x 1,4 cm

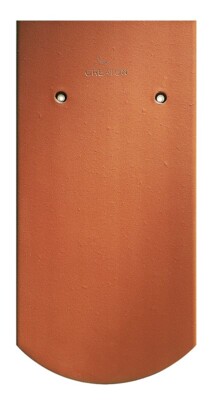

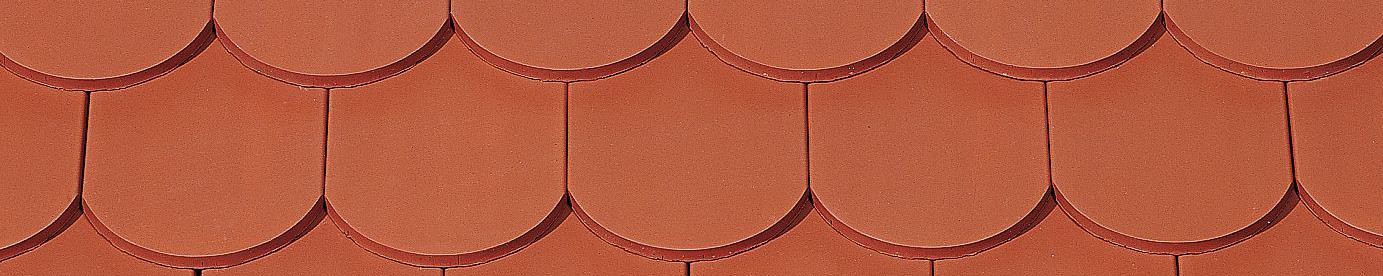

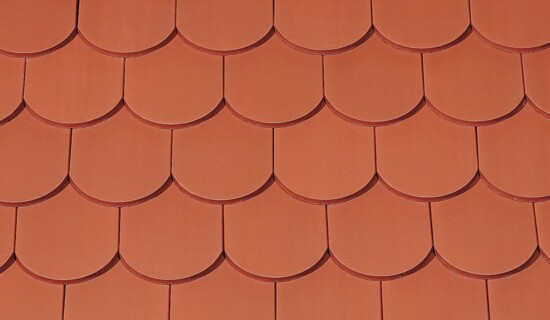

Naturalna czerwień
Naturalna czerwień
NUANCE Miedziana angobowana
NUANCE Miedziana angobowana

Dachówka MANUFAKTUR to dachówka karpiówka tzw. wieżowa. Doskonale sprawdza się przy niewielkich powierzchniach dachowych: wieżyczkach, zadaszeniach wejść, altanach, wykuszach, czy murach podokiennych.

Dane techniczne

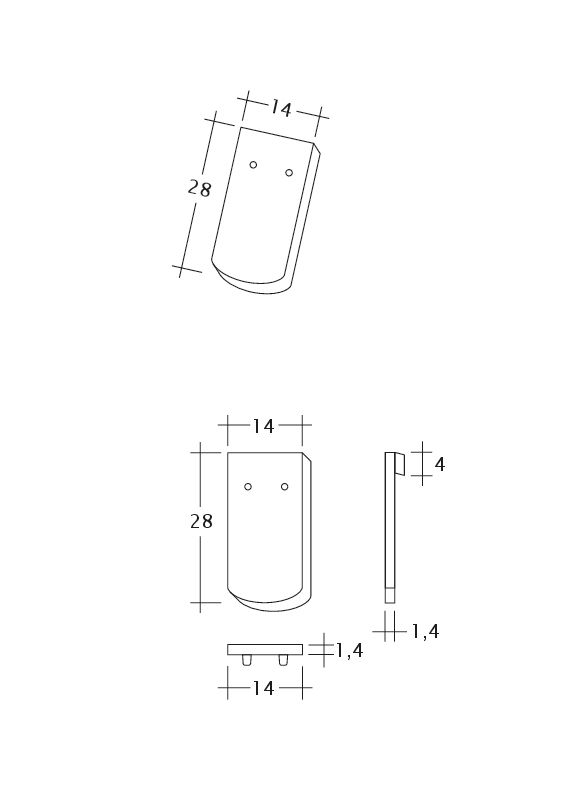

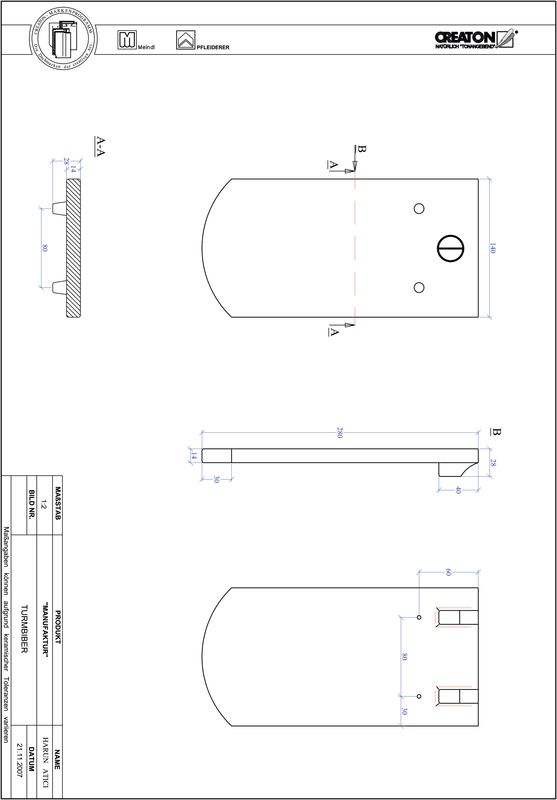

Wielkość (ok.)140 x 280 x 14 mm
Szerokość krycia maks. (ok.)140 mm
Rozstaw łat w ilości (ok.)105 mm
Rozstaw łat maks. (ok.)115 mm
Rozstaw łat min. (ok.)95 mm
Zapotrzebowanie na dachówki w ilości (ok.)68 pcs/m²
Waga na m² (ok.)74.8 kg/m²
Waga na paletę (ok.)773 kg
Waga na sztukę (ok.)1.1 MENGENEINHEIT#KGPROST
Szt./paleta640 Unit
Sztuka na minimalne opakowanie8 piece

obszary zastosowania

Obowiązuje dla Niemiec
Nachylenie dachu DUO extra (D)≥ 22 °
Nachylenie dachu QUATTRO longlife extra (D)≥ 10 °
Nachylenie dachu TRIO extra (D)≥ 18 °
Nachylenie dachu UNO classic (D)≥ 24 °
Nachylenie dachu UNO extra z taśmą klej. (D)≥ 24 °
Obowiązuje dla Austrii
Nachylenie dachu DUO extra (A)≥ 25 °
Nachylenie dachu QUATTRO longlife extra (A)≥ 25 °

Szczegółowe informacje techniczne np. dotyczące rodzajów krycia znajdują się w Podręczniku dekarza.

Informacje techniczne

Wartości LAF/FLA w mm dla łat o wymiarach 30/50 mm

                                            | Pow. wietrz. LQ  przy |

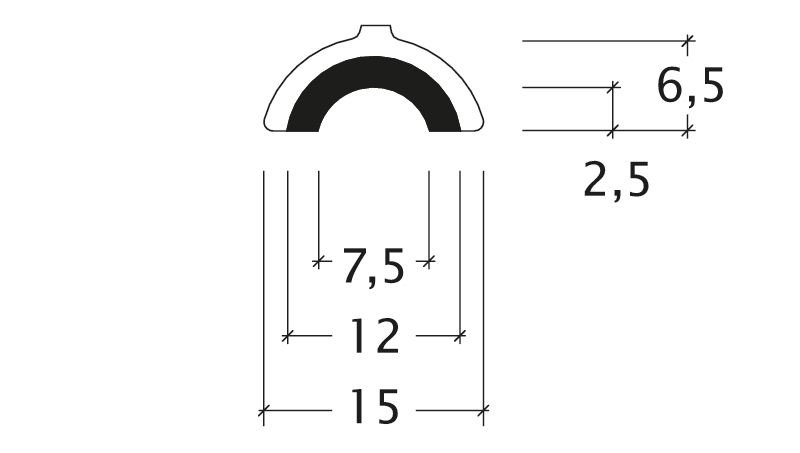

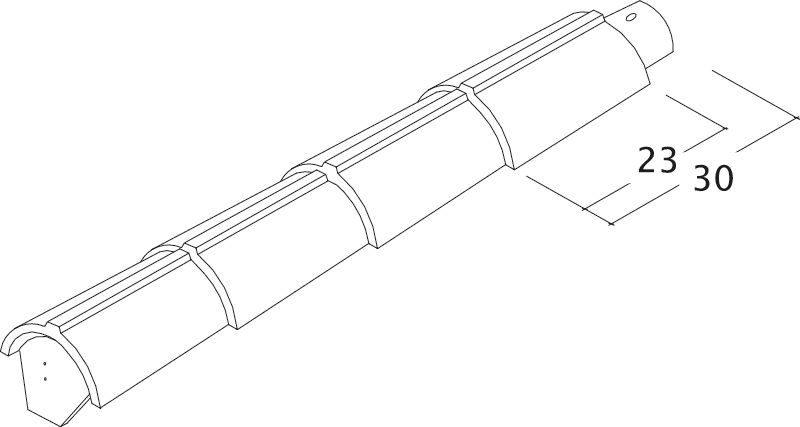

Gąsior   |  szt./mb.     | zast. dach. kal. went. |    DN   |  30°  |  35°  |  40° |  45° |  50° |  55° |  60°
BZ             3                  ok. 110 cm²                        LAF    75       75       75      75      75      75      75
BM            3                  ok. 110 cm²                        LAF    75       70      65      65     60     60      55
BG             3                  ok. 110 cm²                        LAF    75       75      75       75     75      75      70
BMK         3                   ok. 110 cm²                        LAF    60      60     55       55     50     50     45
BMZ         2,7                ok. 230 cm²                       LAF    75       75      75       75     75      75      70




Wartości LAF/FLA w mm dla łat o wymiarach 40/60 mm

                                            | Pow. wietrz. LQ  przy |
Gąsior   |  szt./mb.     | zast. dach. kal. went. |    DN   |  30°  |  35°  |  40° |  45° |  50° |  55° |  60°
BZ             3                  ok. 110 cm²                        LAF    70       70      70      65     60     60     60
BM            3                  ok. 110 cm²                        LAF    70       65      60      55     45     45      40
BG             3                  ok. 110 cm²                        LAF    70       70     70       65     60     60     55
BMK         3                   ok. 110 cm²                        LAF    55       55     50       45     35       -        -
BMZ         2,7                ok. 230 cm²                       LAF    70       70     70       65     60     60     55

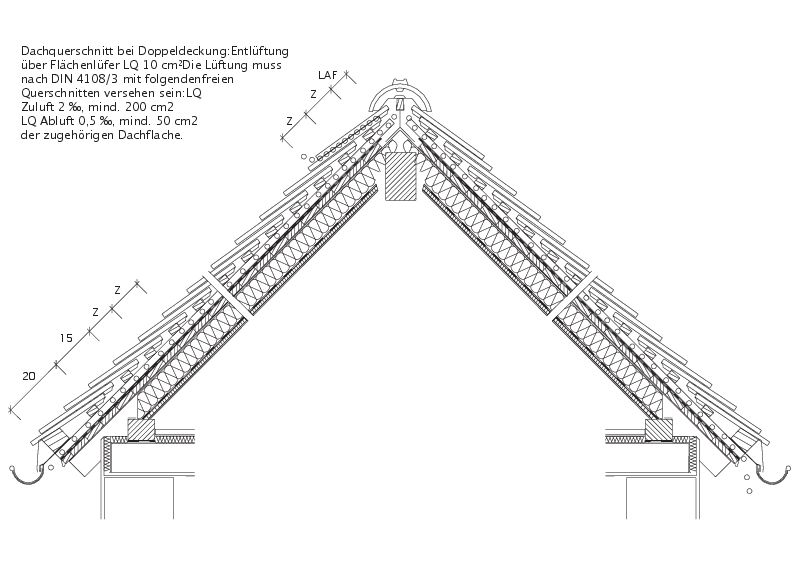

  • LAF = odległość górnej łaty od linii szczytu kalenicy
  • FLA = odległość łaty kalenicowej od linii szczytu kalenicy
